PRML - Lab 3: 聚类算法

本次作业利用 NumPy 实现了一个 K-Means 模型和一个 GMM 模型，并利用 Gap Statistic 方法实现了数据集中聚簇数量的自动推测。

Pattern Recognition and Machine Learning (H) @ Fudan University, spring 2021.

实验简介

实验报告

1 K-Means 模型

1.1 算法思路

K-Means 模型的算法思路很简单，具体训练过程如下：

1. 给定 $k$ 值（需要将数据集聚成几个簇），初始时随机选择 $k$ 个聚簇中心。
2. 将每个数据点分配给距离最近的聚簇中心。
3. 修正聚簇中心为本次分配到此聚簇中心的数据点的中心点（平均值）。
4. 重复以上步骤，直到满足终止条件。这里我们选择的终止条件是「没有数据点的标签（即分配到的聚簇中心）再发生变化」，当然也可以设置为其他合理的终止条件。

预测时，我们选择距离数据点最近的聚簇中心，作为数据点所属的聚簇。

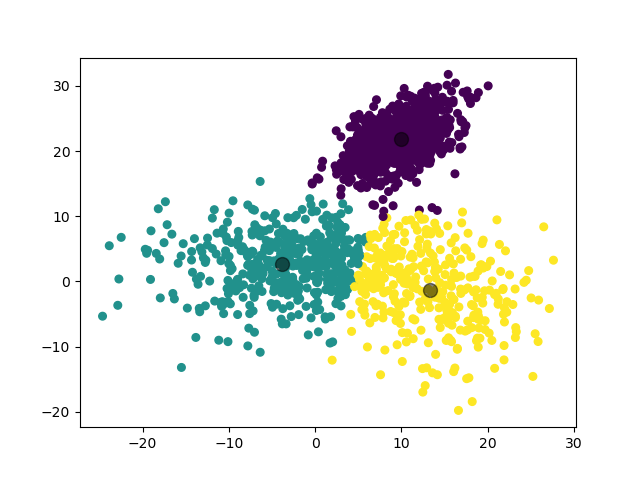

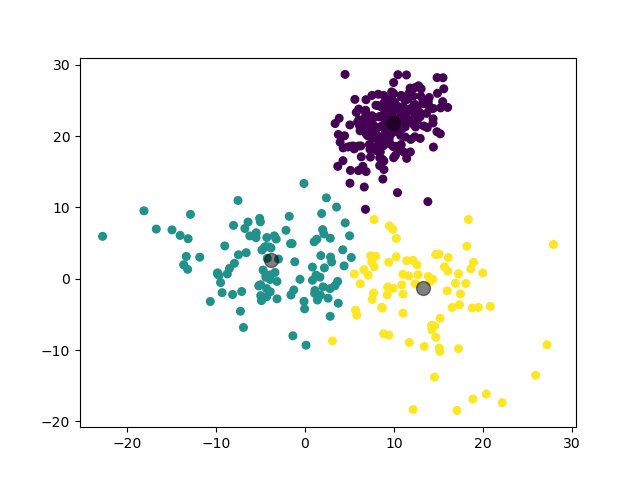

例如对于一个随机生成的数据集，我们利用 K-Means 模型将其分为 3 类的结果如下：

1.2 一些优化

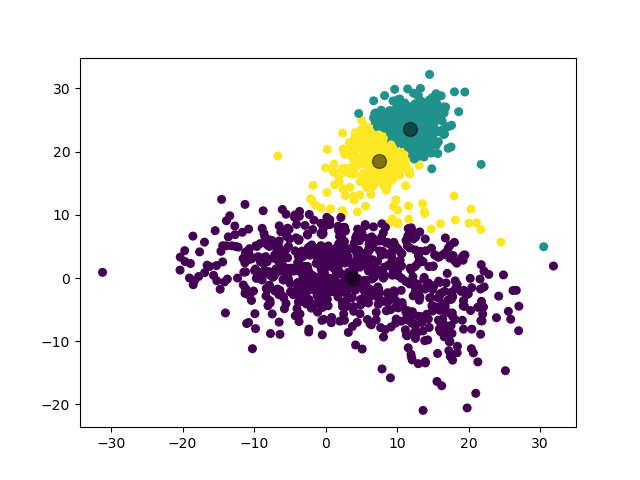

K-Means 模型的一个问题是，由于初始时的聚簇中心是随机选择的，如果选择得不好，可能会导致收敛到局部最优解而非全局最优解。例如对于同样的数据集，可能生成如下的聚类结果：

作为优化，我们参考 scikit-learn 库的思路，对于同样的训练数据，使用不同的随机种子训练 $n$ 次（本实验中默认取 $10$，可通过参数 n_epochs 调整），最后选择最优的训练模型作为预测时使用的模型。这里我们对最优的判断标准是各簇内距离（各数据点到聚簇中心距离）的平方和最小。具体来说，即要求如下参数的值最小：

$$ W = \sum_{\mathbf{x}_i\in \mathbf{D}} \sum_{\mathbf{c}_k\in \mathbf{C}} (\mathbf{x}_i - \mathbf{c}_k)^2 $$

其中 $\mathbf{x}_i$ 为数据点，$\mathbf{D}$ 为数据集，$\mathbf{c}_k$ 为聚簇中心，$\mathbf{C}$ 为聚簇中心集。

经实验，对于一般的数据集，这个优化可以有效地使 K-Means 模型收敛到全局最优解。

1.3 基础实验

1.3.0 生成数据集

我们利用以下函数生成数据集：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44

# source.py

class TestSuite:
    '''
    Multiple testing data for models.
    '''

    def __init__(self) -> None:
        self.rng: np.random.Generator = np.random.default_rng()

    def generate_normal(self, param: NormalParameters) -> np.ndarray:
        '''
        Generate a dataset from a Gaussian distribution with given parameters.

        Args:
            `param`: parameters used to generate a dataset

        Return:
            shape(N, d)
        '''

        size, mean, cov, scale = param
        if len(mean) > 1:
            return self.rng.multivariate_normal(mean, cov, size)
        else:
            return self.rng.normal(mean[0], scale, size)

    def generate_data(self, *params: NormalParameters) -> Tuple[np.ndarray, int]:
        '''
        Generate a dataset for tests.

        Args:
            `params`: a tuple of parameters to generate datasets

        Return:
            `dataset`: shape(N, d)
            `n_clusters`: the number of clusters to partition into
        '''

        dataset, _labels = self.combine(*tuple(
            self.generate_normal(p) for p in params
        ))
        n_clusters: int = len(params)
        return dataset, n_clusters

对于一维的情形，我们使用 numpy 库提供的函数 random.default_rng().normal 和参数 mean, scale, size 从一维高斯分布中生成数据集。对于多维的情形，我们使用 numpy 库提供的函数 random.default_rng().multivariate_normal 和参数 mean, cov, size 从多维高斯分布中生成数据集。其中：

• mean 表示数据集的均值
• cov 表示数据集的协方差（对于多维的情形）
• scale 表示数据集的标准差（对于一维的情形）
• size 表示数据集的大小

如此生成若干数据集后，我们将它们合并为一个大数据集，并对其进行打乱。其中 $80\%$ 作为训练集，$20\%$ 作为测试集。

1.3.1 实验 1

第一个实验，我们对 3 个二维高斯分布数据集进行聚类。

1.3.1.1 数据集参数

1
2
3

mean = (1, 2)
cov = [[73, 0], [0, 22]]
size = 800

1
2
3

mean = (16, -5)
cov = [[21.2, 0], [0, 32.1]]
size = 200

1
2
3

mean = (10, 22)
cov = [[10, 5], [5, 10]]
size = 1000

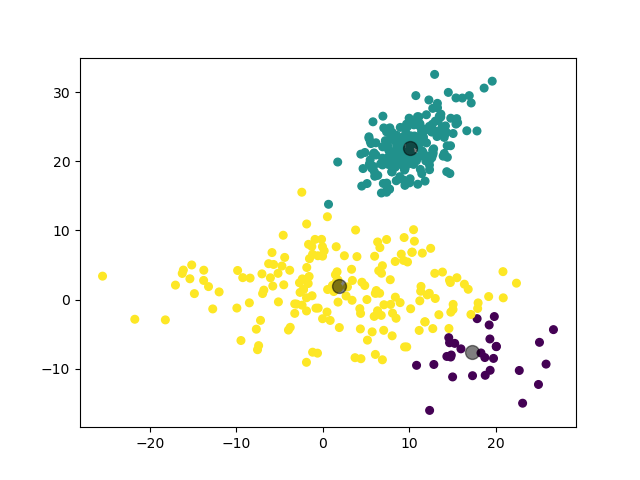

1.3.1.2 实验结果

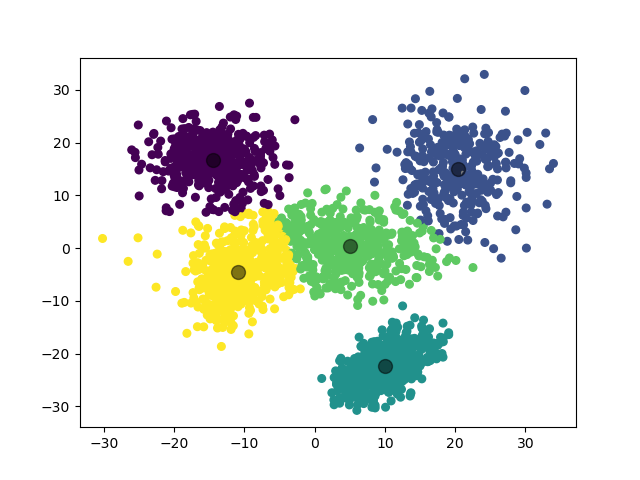

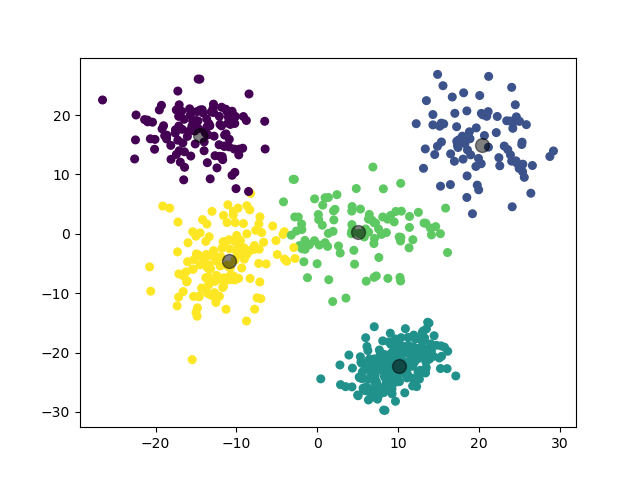

1.3.2 实验 2

第二个实验，我们增加数据集的数量，对 5 个二维高斯分布数据集进行聚类。

1.3.2.1 数据集参数

1
2
3

mean = (1, 0)
cov = [[73, 0], [0, 22]]
size = 800

1
2
3

mean = (20, 15)
cov = [[21.2, 0], [0, 32.1]]
size = 400

1
2
3

mean = (10, -22)
cov = [[10, 5], [5, 10]]
size = 1000

1
2
3

mean = (-12, -6)
cov = [[7, 3], [3, 16]]
size = 500

1
2
3

mean = (-15, 17)
cov = [[15, 0], [0, 12]]
size = 600

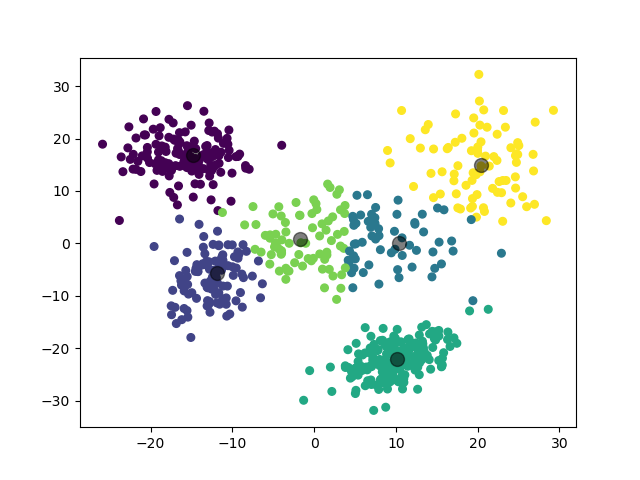

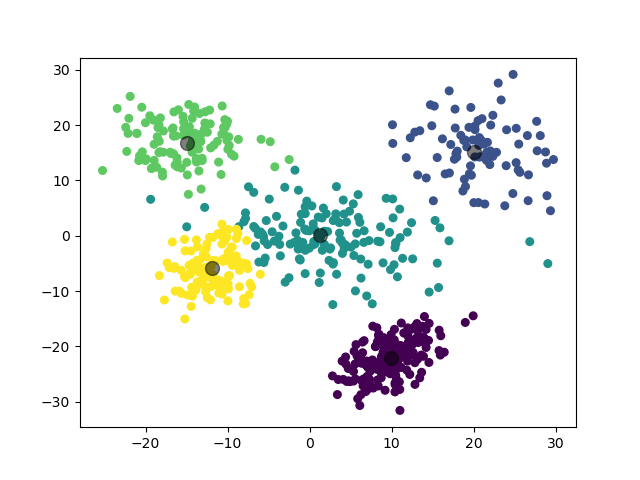

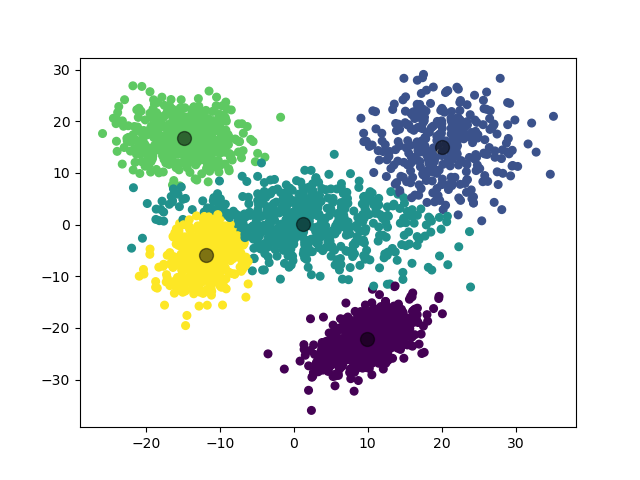

1.3.2.2 实验结果

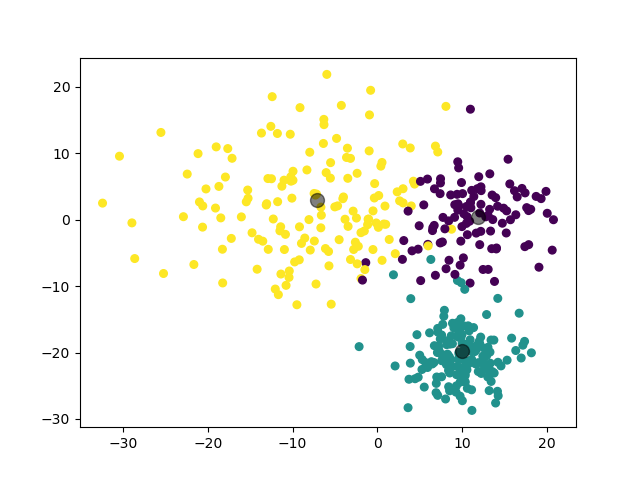

1.3.3 实验 3

第三个实验，我们提高数据集的维度，对 3 个三维高斯分布数据集进行聚类。

1.3.3.1 数据集参数

1
2
3

mean = (-6, 3, 5)
cov = [[73, 0, 0], [0, 50, 0], [0, 0, 22]]
size = 800

1
2
3

mean = (12, 0, -10)
cov = [[20, 5, 0], [5, 20, 0], [0, 0, 20]]
size = 500

1
2
3

mean = (10, -20, 0)
cov = [[10, 1, 3], [1, 10, 0], [3, 0, 10]]
size = 800

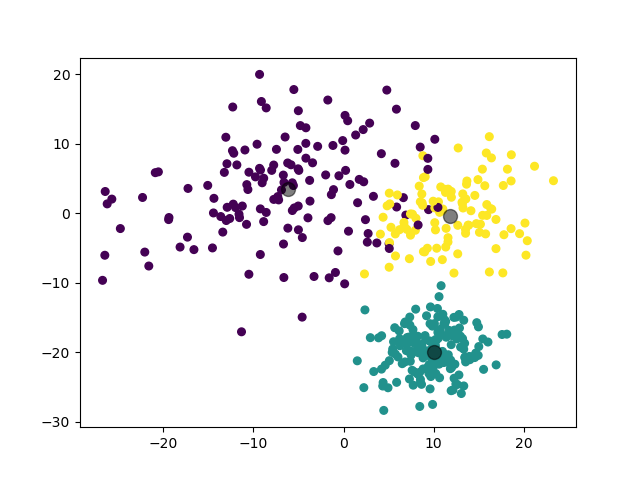

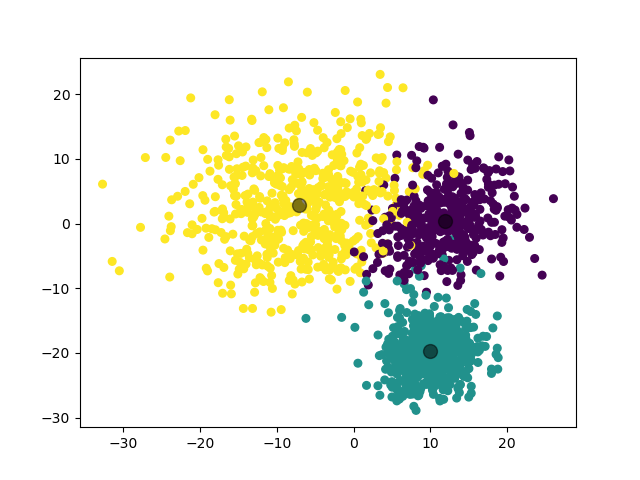

1.3.3.2 实验结果

（图中为数据集在二维平面上的投影。）

1.3.4 实验 4

第四个实验，我们降低数据集的维度，对 3 个一维高斯分布数据集进行聚类。

1.3.4.1 数据集参数

1
2
3

mean = (-20,)
scale = 2
size = 100

1
2
3

mean = (0,)
scale = 1
size = 150

1
2
3

mean = (15,)
scale = 2
size = 100

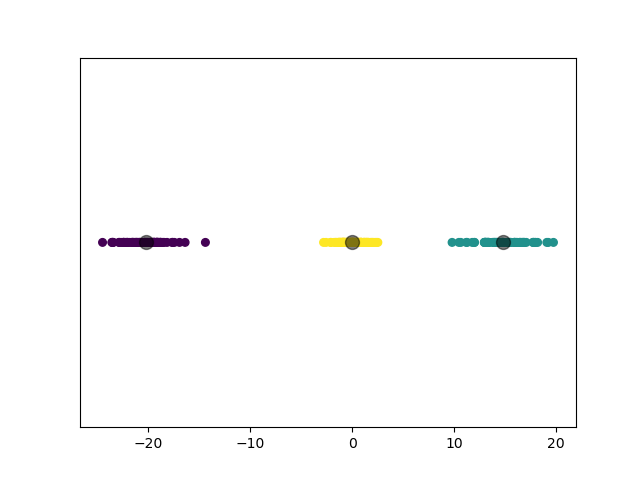

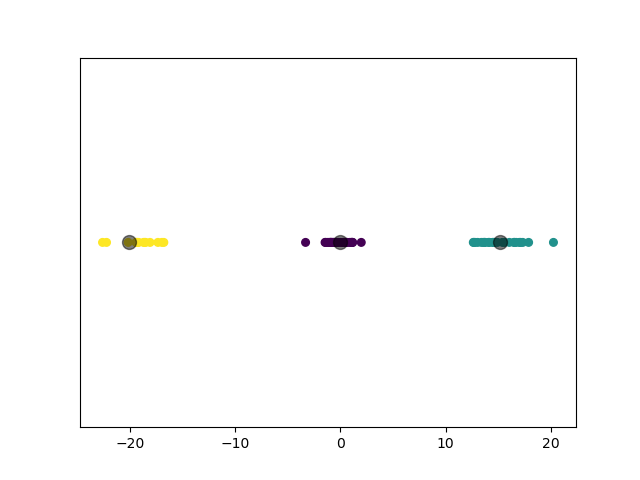

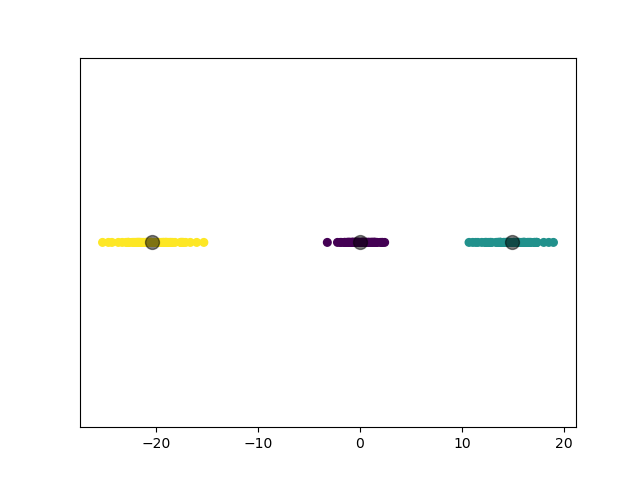

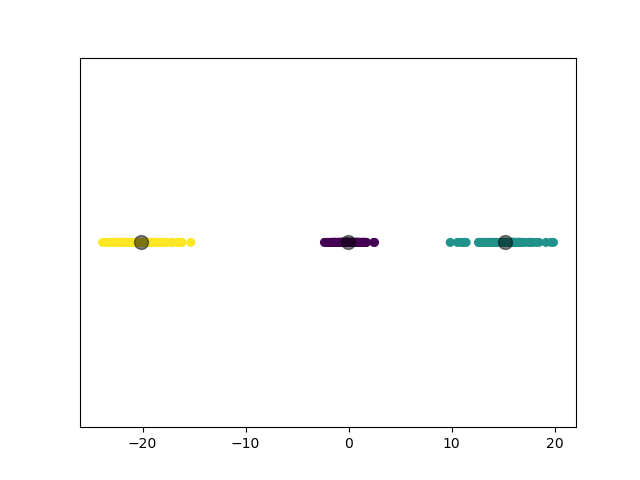

1.3.4.2 实验结果

1.3.5 实验 5

第五个实验，为了与之后的 GMM 模型进行对比，我们对 3 个扁平形状的二维高斯分布数据集进行聚类。

1.3.5.1 数据集参数

1
2
3

mean = (0, -5)
cov = [[73, 0], [0, 2]]
size = 800

1
2
3

mean = (-3, 0)
cov = [[100, 0], [0, 2]]
size = 500

1
2
3

mean = (2, 5)
cov = [[70, 1], [1, 3]]
size = 500

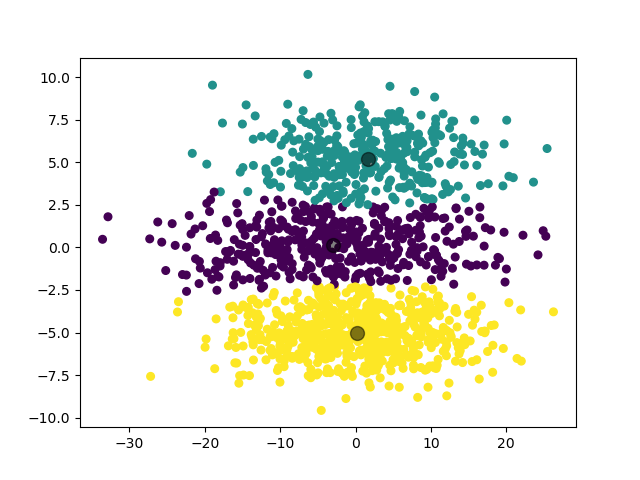

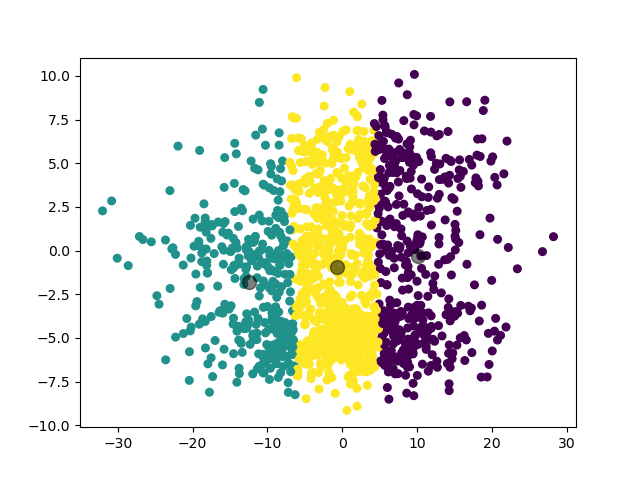

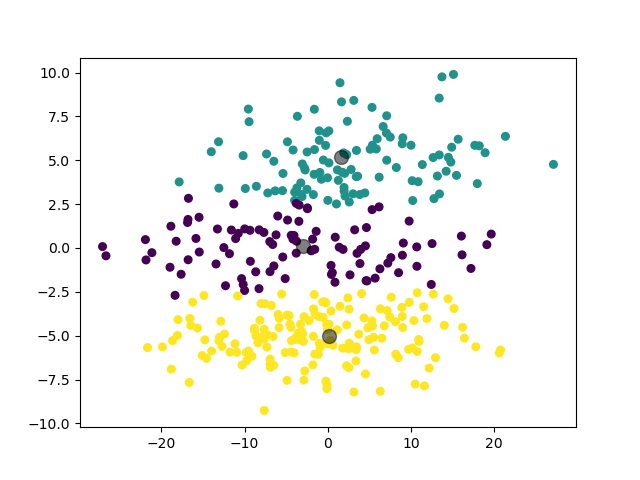

1.3.5.2 实验结果

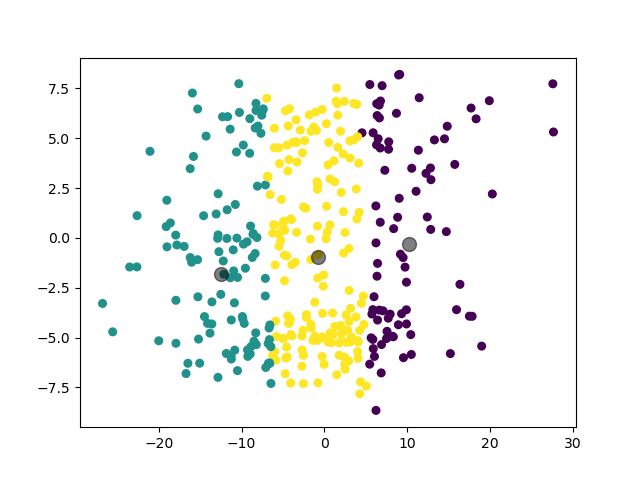

可见，对于这样的数据集，由于 K-Means 模型以距离为唯一参考标准的特性，其聚类结果并不是很理想。这也是为什么我们要引入 GMM 模型。

2 GMM 模型

2.1 算法思路

GMM 模型（Gaussian Mixture Model）的算法思路类似于 K-Means 模型，区别在于 GMM 模型不再以到聚簇中心的距离为参考标准，而是用 $k$ 个单一高斯分布的线性组合来拟合原数据集。我们将使用 EM 算法（Expectation-Maximization algorithm）进行迭代，具体训练过程如下：

1. 给定 $k$ 值（需要将数据集聚成几个簇），初始化各个参数：

   • means：从数据集中随机选择 $k$ 个点，作为每个高斯分布的初始中心点。
   • covs：对于多维的情形，初始化每个高斯分布的协方差为一个单位矩阵。
   • scales：对于一维的情形，初始化每个高斯分布的标准差为 $1$。
   • weights：初始化任一数据点被分配到每个聚簇的先验概率为 $1/k$。

2. EM 算法的 E(xpectation) 步骤：通过目前的参数计算每个数据点被分配到每个聚簇的概率。

   先计算给定参数的高斯分布的概率密度函数。

   对于多维的情形，

   $${ p(\mathbf{x}) = \frac{1}{\sqrt{(2\pi)^d |\mathbf{\Sigma}_i|}} \exp(-\frac{1}{2}(\mathbf{x}-\mathbf{\mu}_i)^\mathrm{T} \mathbf{\Sigma}_i^{-1} (\mathbf{x}-\mathbf{\mu}_i)) }$$

   其中 $i$ 表示第 $i$ 个聚簇，$d$ 表示数据点的维度，$\mathbf{\mu}$ 表示 means，$\mathbf{\Sigma}$ 表示 covs。

   对于一维的情形，

   $${ p(x) = \frac{1}{\sqrt{2\pi\sigma_i^2}} \exp(-\frac{(x-\mu_i)^2}{2\sigma_i^2}) }$$

   其中 $i$ 表示第 $i$ 个聚簇，$\mu$ 表示 means，$\sigma$ 表示 scales。

   然后利用 Bayes’ Theorem，计算每个数据点被分配到每个聚簇的概率

   $${ f_i(\mathbf{x}) = \frac{p(\mathbf{x})\phi_i}{\sum\limits_{i=1}^k p(\mathbf{x})\phi_i} }$$

   其中 $i$ 表示第 $i$ 个聚簇，$\phi$ 表示 weights，$k$ 表示 $k$ 值。

3. EM 算法的 M(aximization) 步骤：根据当前每个聚簇的概率矩阵，更新模型的各个参数。

   • means：

     $${ \mathbf{\mu}_i = \frac {\sum\limits_{i=1}^k(f_i(\mathbf{x})\cdot \mathbf{x})} {\sum\limits_{i=1}^k f_i(\mathbf{x})} }$$

   • covs：对于多维的情形，

     $${ \mathbf{\Sigma}_i = \frac {\sum\limits_{i=1}^k( f_i(\mathbf{x})\cdot (\mathbf{x}-\mathbf{\mu}_i)^\mathrm{T} (\mathbf{x}-\mathbf{\mu}_i) )} {\sum\limits_{i=1}^k f_i(\mathbf{x})} }$$

   • scales：对于一维的情形，

     $${ \sigma_i = \sqrt{ \frac {\sum\limits_{i=1}^k(f_i(x)\cdot (x-\mu_i)^2)} {\sum\limits_{i=1}^k f_i(x)} } }$$

   • weights：

     $${ \phi_i = \frac{1}{N} \sum\limits_{i=1}^k f_i(\mathbf{x}) }$$

4. 重复 EM 算法，直到满足终止条件。GMM 模型的终止条件与 K-Means 模型一致。

预测时，对于每个数据点，我们根据每个聚簇的概率矩阵，选择概率最大的聚簇作为数据点所属的聚簇。

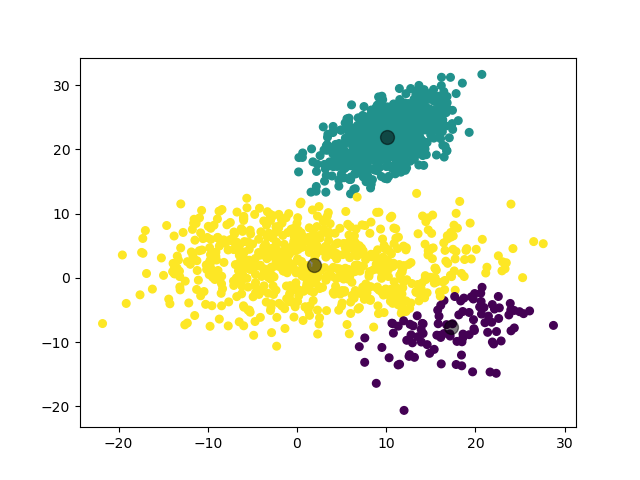

例如对于一个随机生成的数据集，我们利用 GMM 模型将其分为 3 类的结果如下：

2.2 一些优化

与 K-Means 模型类似，GMM 模型初始时的聚簇中心也是随机选择的，因此这里我们采用了和 K-Means 模型一样的优化思路，即先使用不同的随机种子训练 $n$ 次，最后选择最优的训练模型作为预测时使用的模型。与 K-Means 模型不同的地方在于，在 GMM 模型中，我们不能简单地使用到聚簇中心的距离作为参考标准。实际上，我们希望每个数据点被分配到其所属的聚簇时，其在概率矩阵中对应的概率尽可能大。因此，这里我们对最优的判断标准是要求如下参数的值最大：

$$ \sum\limits_{i=1}^N \max_{1\le j\le k}{\{f_j(\mathbf{x})\}} $$

经实验，这个优化也可以有效地使 GMM 模型收敛到全局最优解。

2.3 基础实验

2.3.0 生成数据集

这里我们使用与 K-Means 相同的数据集生成方法。

2.3.1 实验 1

第一个实验，我们对 3 个二维高斯分布数据集进行聚类。

2.3.1.1 数据集参数

1
2
3

mean = (1, 2)
cov = [[73, 0], [0, 22]]
size = 800

1
2
3

mean = (16, -5)
cov = [[21.2, 0], [0, 32.1]]
size = 200

1
2
3

mean = (10, 22)
cov = [[10, 5], [5, 10]]
size = 1000

2.3.1.2 实验结果

2.3.2 实验 2

第二个实验，我们对 5 个二维高斯分布数据集进行聚类。

2.3.2.1 数据集参数

1
2
3

mean = (1, 0)
cov = [[73, 0], [0, 22]]
size = 800

1
2
3

mean = (20, 15)
cov = [[21.2, 0], [0, 32.1]]
size = 400

1
2
3

mean = (10, -22)
cov = [[10, 5], [5, 10]]
size = 1000

1
2
3

mean = (-12, -6)
cov = [[7, 3], [3, 16]]
size = 500

1
2
3

mean = (-15, 17)
cov = [[15, 0], [0, 12]]
size = 600

2.3.2.2 实验结果

2.3.3 实验 3

第三个实验，我们对 3 个三维高斯分布数据集进行聚类。

2.3.3.1 数据集参数

1
2
3

mean = (-6, 3, 5)
cov = [[73, 0, 0], [0, 50, 0], [0, 0, 22]]
size = 800

1
2
3

mean = (12, 0, -10)
cov = [[20, 5, 0], [5, 20, 0], [0, 0, 20]]
size = 500

1
2
3

mean = (10, -20, 0)
cov = [[10, 1, 3], [1, 10, 0], [3, 0, 10]]
size = 800

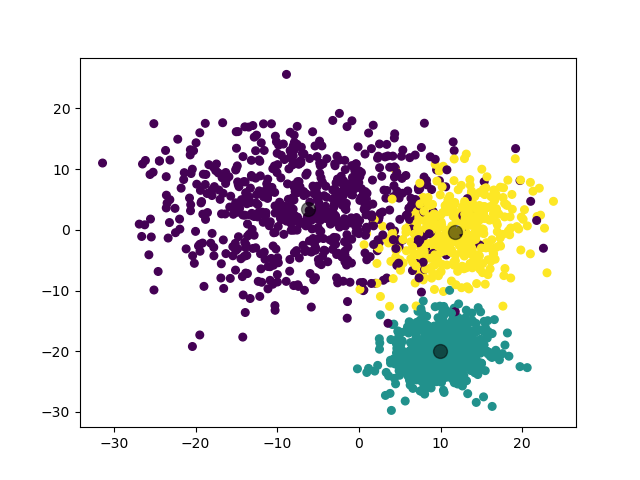

2.3.3.2 实验结果

（图中为数据集在二维平面上的投影。）

2.3.4 实验 4

第四个实验，我们对 3 个一维高斯分布数据集进行聚类。

2.3.4.1 数据集参数

1
2
3

mean = (-20,)
scale = 2
size = 100

1
2
3

mean = (0,)
scale = 1
size = 150

1
2
3

mean = (15,)
scale = 2
size = 100

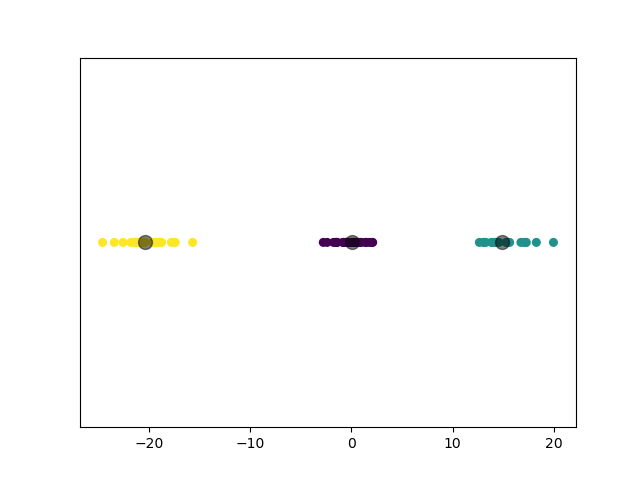

2.3.4.2 实验结果

2.3.5 实验 5

第五个实验，我们对 3 个扁平形状的二维高斯分布数据集进行聚类。

2.3.5.1 数据集参数

1
2
3

mean = (0, -5)
cov = [[73, 0], [0, 2]]
size = 800

1
2
3

mean = (-3, 0)
cov = [[100, 0], [0, 2]]
size = 500

1
2
3

mean = (2, 5)
cov = [[70, 1], [1, 3]]
size = 500

2.3.5.2 实验结果

可见，GMM 模型对于高斯混合分布数据集，其聚类结果比 K-Means 模型更加准确。

3 自动选择聚簇数量

3.1 算法思路

这里我们利用 Gap Statistic 方法实现了数据集中聚簇数量的自动推测。Gap Statistic 方法的思想是：对于数据集聚类结果的簇内距离，它和同规模均匀分布的期望簇内距离相比，两者的差距越大，则认为模型的聚类结果越好，即 $k$ 值的选择越好。具体来说，即希望如下参数的值尽可能大：

$$ \mathrm{Gap}_k = \operatorname{E}(\log {W’}_k) - \log W_k $$

其中，$k$ 即选择的 $k$ 值，$W_k$ 为数据集 $\mathbf{D}$ 聚类结果的簇内距离的平方和，${W’}_k$ 为同规模均匀分布 $\mathbf{U}$ 聚类结果的簇内距离的平方和。这里 $W$ 的具体定义参见 1.2 节。

我们利用 Monte Carlo 方法计算 $\operatorname{E}(\log {W’}_k)$ 的值。我们在数据集 $\mathbf{D}$ 覆盖的矩形范围内进行 $B$ 次随机均匀采样，得到 $B$ 个不同的 ${W’}_k^{(b)}$，于是我们有

$$ \operatorname{E}(\log {W’}_k) = \frac{1}{B} \sum\limits_{b=1}^B \log {W’}_k^{(b)} $$

我们的算法底层建立在 K-Means 模型的基础上。实验时，需指定扫描时的最大 $k$ 值 $k_{\max}$，模型将在 $[1,k_{\max}]$ 的范围内找到使得 $\mathrm{Gap}_k$ 最大的 $k$ 值，作为推测的数据集中的聚簇数量。

3.2 一些优化

为了一定程度上减少扫描时间，我们设定了一个终止阈值 $B$（默认取 $3$，可通过参数 break_threshold 调整）。当 $\mathrm{Gap}_k$ 连续 $B$ 次没有增长时，我们就认为已经找到了最优的 $k$ 值，模型自动终止扫描。

3.3 基础实验

3.3.0 生成数据集

这里我们使用与 K-Means 相同的数据集生成方法。

3.3.1 实验 1

第一个实验，我们对 3 个二维高斯分布数据集进行聚类。

3.3.1.1 数据集参数

1
2
3

mean = (1, 2)
cov = [[73, 0], [0, 22]]
size = 800

1
2
3

mean = (16, -5)
cov = [[21.2, 0], [0, 32.1]]
size = 200

1
2
3

mean = (10, 22)
cov = [[10, 5], [5, 10]]
size = 1000

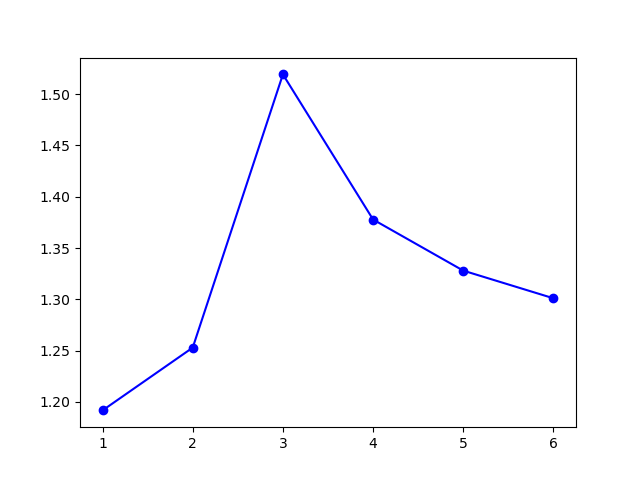

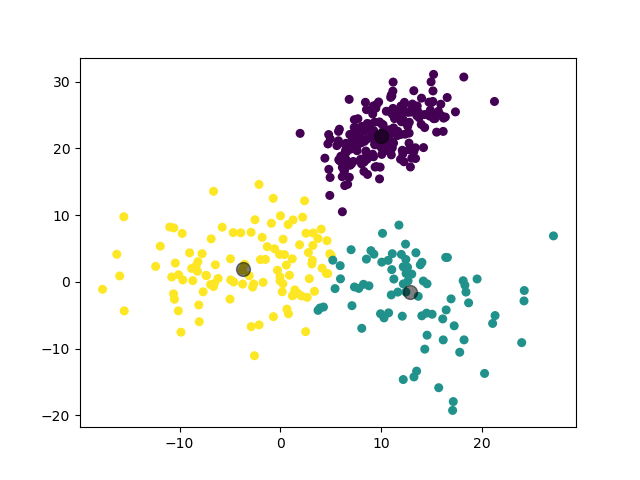

3.3.1.2 实验结果

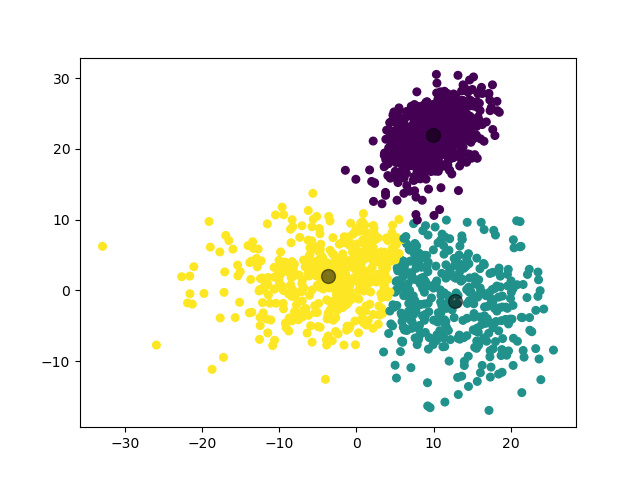

模型选择的 $k$ 值为 $3$，聚类结果：

3.3.2 实验 2

第二个实验，我们对 5 个二维高斯分布数据集进行聚类。

3.3.2.1 数据集参数

1
2
3

mean = (1, 0)
cov = [[73, 0], [0, 22]]
size = 800

1
2
3

mean = (20, 15)
cov = [[21.2, 0], [0, 32.1]]
size = 400

1
2
3

mean = (10, -22)
cov = [[10, 5], [5, 10]]
size = 1000

1
2
3

mean = (-12, -6)
cov = [[7, 3], [3, 16]]
size = 500

1
2
3

mean = (-15, 17)
cov = [[15, 0], [0, 12]]
size = 600

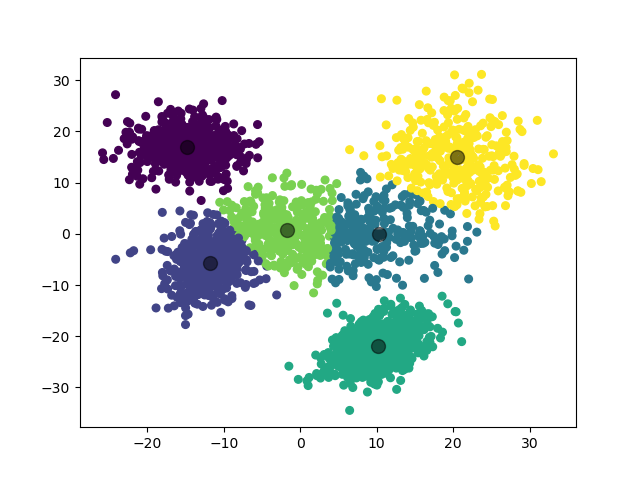

3.3.2.2 实验结果

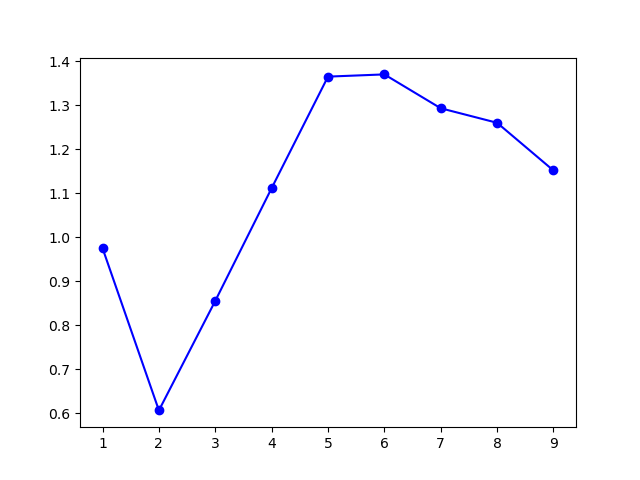

模型选择的 $k$ 值为 $6$，聚类结果：

虽然实际上应当是 $5$ 个高斯分布，不过考虑到模型在 $k=5$ 和 $k=6$ 处取得了接近的 $\mathrm{Gap}$ 值，这个聚类结果也是可以理解的。

3.3.3 实验 3

第三个实验，我们对 3 个三维高斯分布数据集进行聚类。

3.3.3.1 数据集参数

1
2
3

mean = (-6, 3, 5)
cov = [[73, 0, 0], [0, 50, 0], [0, 0, 22]]
size = 800

1
2
3

mean = (12, 0, -10)
cov = [[20, 5, 0], [5, 20, 0], [0, 0, 20]]
size = 500

1
2
3

mean = (10, -20, 0)
cov = [[10, 1, 3], [1, 10, 0], [3, 0, 10]]
size = 800

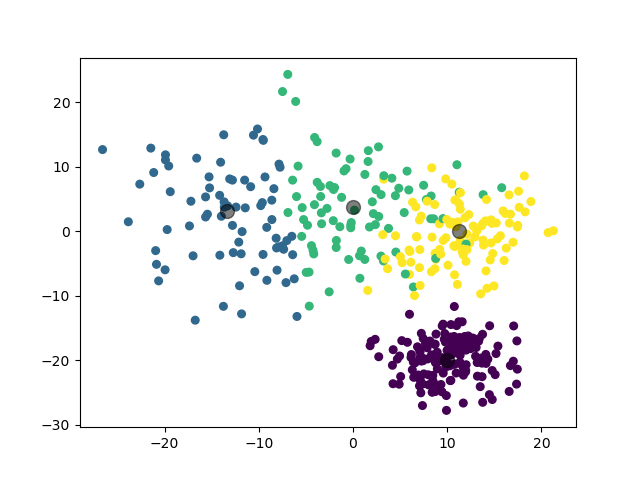

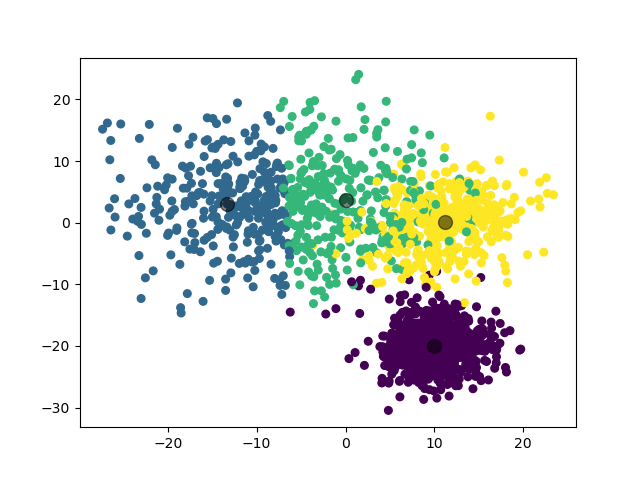

3.3.3.2 实验结果

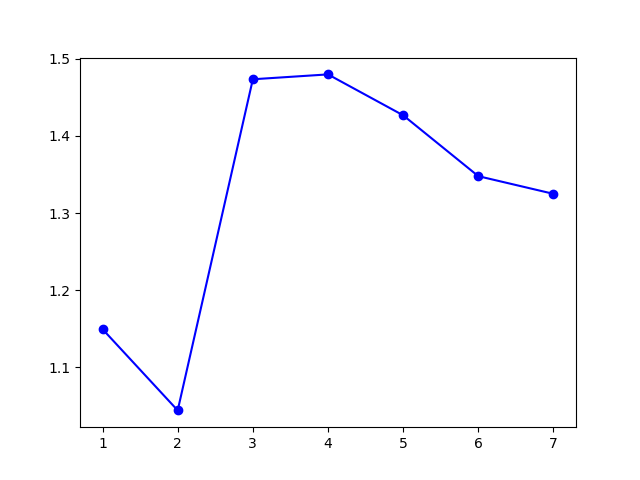

模型选择的 $k$ 值为 $4$，聚类结果：

（图中为数据集在二维平面上的投影。）

类似地，模型在 $k=3$ 和 $k=4$ 处取得了接近的 $\mathrm{Gap}$ 值，说明这两个 $k$ 值都是可以接受的。

3.3.4 实验 4

第四个实验，我们对 3 个一维高斯分布数据集进行聚类。

3.3.4.1 数据集参数

1
2
3

mean = (-20,)
scale = 2
size = 100

1
2
3

mean = (0,)
scale = 1
size = 150

1
2
3

mean = (15,)
scale = 2
size = 100

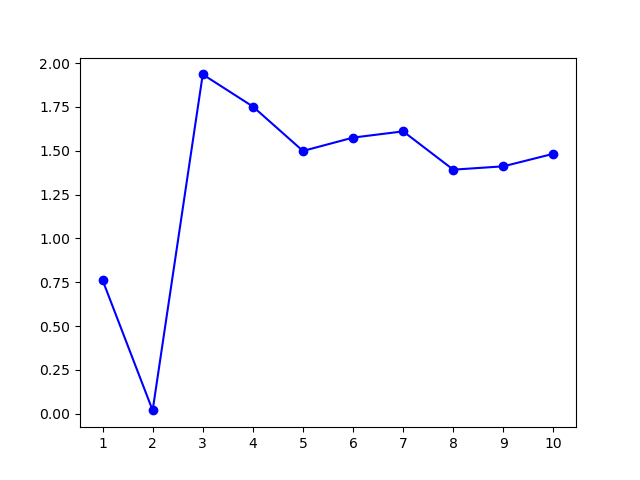

3.3.4.2 实验结果

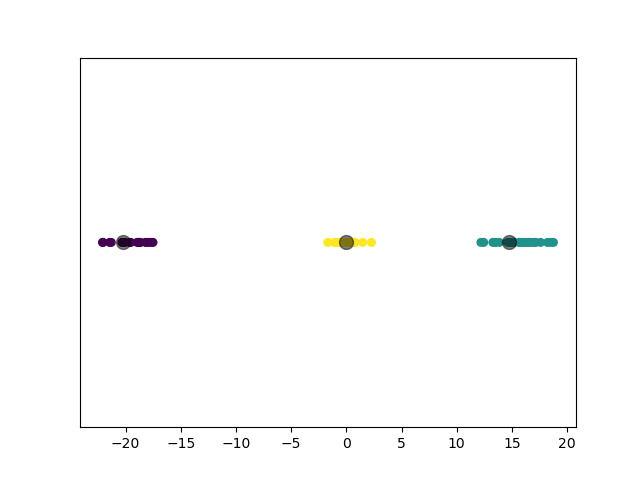

模型选择的 $k$ 值为 $3$，聚类结果：

3.3.5 实验 5

第五个实验，我们对 3 个扁平形状的二维高斯分布数据集进行聚类。

3.3.5.1 数据集参数

1
2
3

mean = (0, -5)
cov = [[73, 0], [0, 2]]
size = 800

1
2
3

mean = (-3, 0)
cov = [[100, 0], [0, 2]]
size = 500

1
2
3

mean = (2, 5)
cov = [[70, 1], [1, 3]]
size = 500

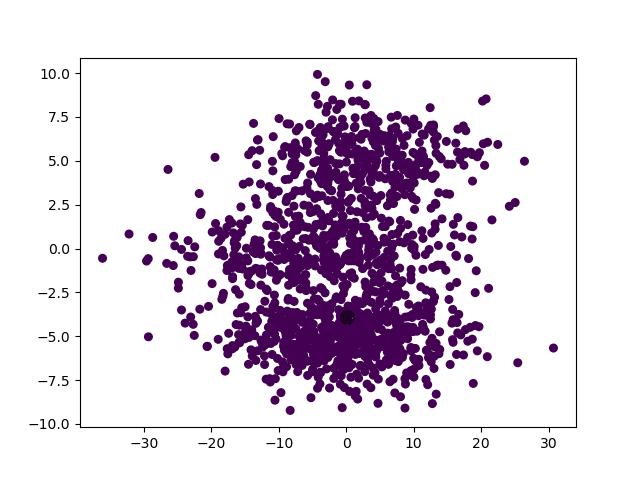

3.3.5.2 实验结果

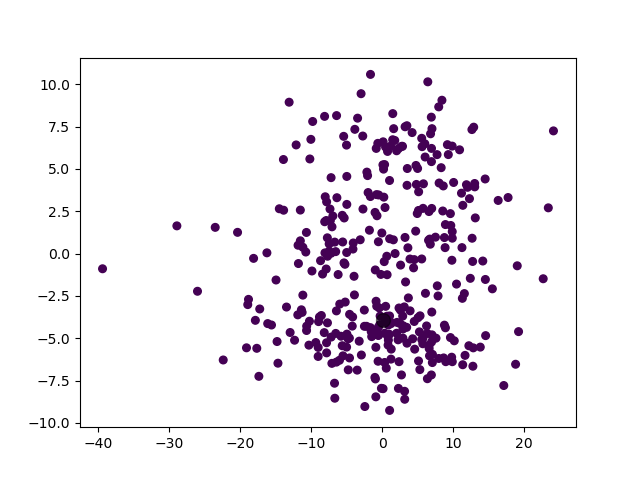

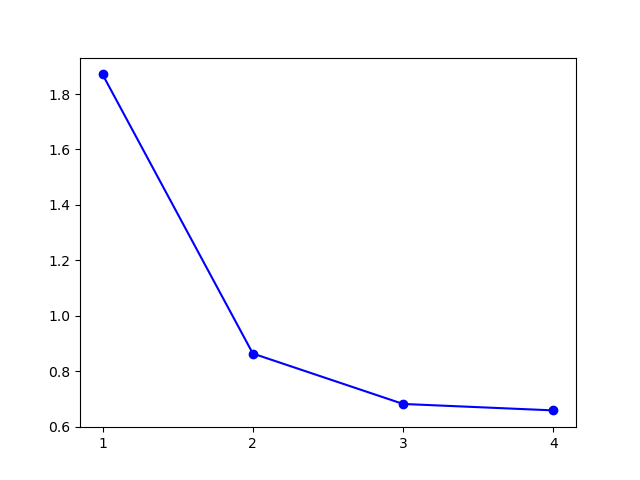

模型选择的 $k$ 值为 $1$，聚类结果：

实际上，从人类的视角来看，这个聚类结果也是可以理解的。

4 运行代码

执行以下命令进行模型的训练及预测。

1

python ./source.py

生成数据集使用的参数可以在 TestSuite 类中进行调整。
