本实验中，我们实现了一个基础的 FFT 算法，使用 Python 编写。
Digital Signal Processing @ Fudan University, fall 2021.
实验简介
录⾳，⽤ 8 kHz 采样，朗读单词 signal。 截取 1024 点语⾳信号。 进⾏ FFT 计算，画出幅度谱。 实验报告 0 总览 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
# main.py
# Parameters
wav_path = 'data/signal.wav'
fig_time_path = 'assets/fft/time_domain.png'
fig_freq_path = 'assets/fft/freq_domain.png'
sample_rate = 8000
n_samples = 1024
def main () -> None :
# Resample to required sample_rate.
y , sr = librosa . load ( wav_path , sr = sample_rate )
# Extract n_samples points.
t0 = np . arange ( n_samples ) / sr
y0 = y [: n_samples ]
plot_time_domain ( fig_time_path , t0 , y0 )
# Compute FFT.
# y0_freqs = nf.fftfreq(n_samples, 1. / sr)
y0_freqs = fft_freq ( n_samples , sr )
# y0_fft = np.abs(nf.fft(y0))
y0_fft = np . abs ( fft ( y0 ))
plot_freq_domain (
fig_freq_path , y0_freqs [ y0_freqs >= 0 ], y0_fft [ y0_freqs >= 0 ],
)
1 重采样 1
2
3
4
# main.py
# Resample to required sample_rate.
y , sr = librosa . load ( wav_path , sr = sample_rate )
首先，我们利用 librosa
为什么不在录音时就直接使用 8000 Hz 采样呢？其实我也想这样做，但即使我使用了专业音频处理软件 Logic Pro，在录音时其支持的最低采样率还是有 44100 Hz，没有更低的选项了。于是只好这样绕了个弯子。
2 截取 由于音频信号可能很长，我们在分析前需要先将信号分割成若干个帧。这里实验没有进一步要求，我们就简单截取了前 1024 个采样。
1
2
3
4
5
6
# main.py
# Extract n_samples points.
t0 = np . arange ( n_samples ) / sr
y0 = y [: n_samples ]
plot_time_domain ( fig_time_path , t0 , y0 )
顺便输出一下信号在时域的幅度图。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
# utils.py
def plot_time_domain ( output_path : str , t : np . ndarray , y : np . ndarray ) -> None :
'''
Plot the amplitudes of a wave in time domain.
Args:
`output_path`: path to the output figure
`t`: time of samples
`y`: amplitudes of samples
'''
plt . figure ()
plt . title ( 'Time Domain' )
plt . xlabel ( 'Time / s' )
plt . ylabel ( 'Amplitude' )
plt . plot ( t , y , c = 'blue' , label = 'signal' )
plt . legend ()
plt . tight_layout ()
plt . savefig ( output_path )

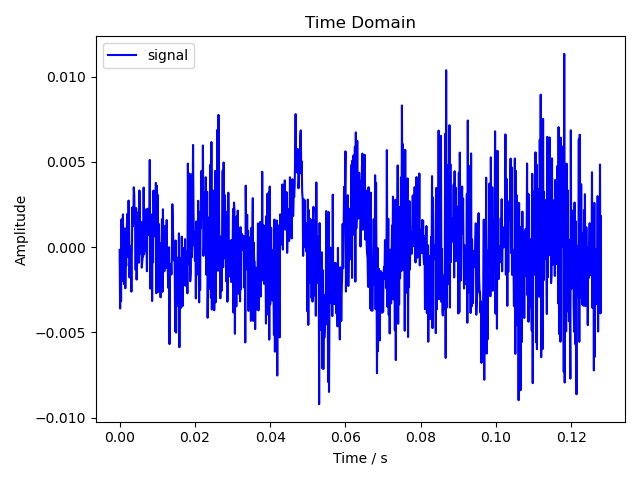

时域幅度图 由于截取的是前 1024 个采样，这段音频其实在发 signal 里的 s 音，所以幅度很小，看起来有点像是环境噪音了。
3 FFT 然后我们就对这段信号进行 FFT。这里为了验证我们手写的 FFT 是否正确，我们先使用 numpy 库的 FFT 实现输出一个幅度谱。
1
2
3
4
5
6
7
8
9
10
11
# main.py
import numpy as np
import numpy.fft as nf
# Compute FFT.
y0_freqs = nf . fftfreq ( n_samples , 1. / sr )
y0_fft = np . abs ( nf . fft ( y0 ))
plot_freq_domain (
fig_freq_path , y0_freqs [ y0_freqs >= 0 ], y0_fft [ y0_freqs >= 0 ],
)
频域幅度谱（NumPy） 然后将其替换成我们自己的实现。
1
2
3
4
5
6
7
8
# main.py
# Compute FFT.
y0_freqs = fft_freq ( n_samples , sr )
y0_fft = np . abs ( fft ( y0 ))
plot_freq_domain (
fig_freq_path , y0_freqs [ y0_freqs >= 0 ], y0_fft [ y0_freqs >= 0 ],
)

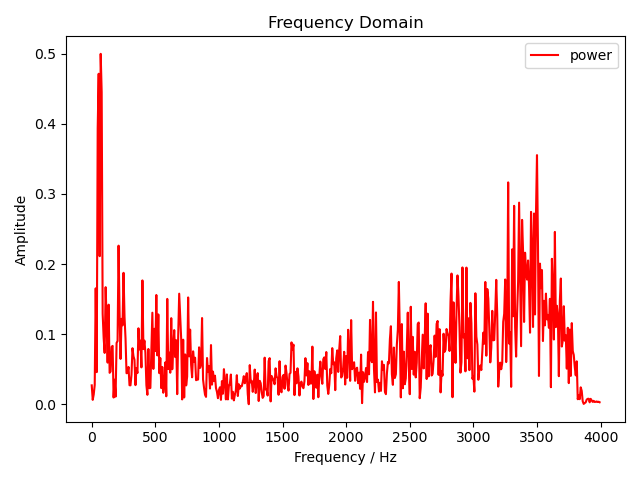

频域幅度谱 可以看到幅度谱一模一样，说明我们的实现是正确的。
4 FFT 实现 本实验中我们实现的是经典的 2 基底 Cooley-Tukey FFT 算法，利用了分治法的思想。算法的输入是信号在时域的幅度数组 $A$，输出是信号在频域的幅度数组 $Y$。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
# fft.py
def fft ( a : np . ndarray ) -> np . ndarray :
'''
Compute the one-dimensional Discrete Fourier Transform.
Args:
`a`: array of `n` complex values, where `n` is a power of 2
Returns:
Array of length `n` containing the result of FFT.
'''
n = a . shape [ 0 ]
if n == 1 :
return a
y_e = fft ( a [:: 2 ]) # even indices of a
y_o = fft ( a [ 1 :: 2 ]) # odd indices of a
y = np . empty ( n , dtype = complex )
w = np . exp ( 2 j * np . pi / n * np . arange ( n // 2 )) # roots of unity
for i in range ( n // 2 ):
y [ i ] = y_e [ i ] + w [ i ] * y_o [ i ]
y [ i + n // 2 ] = y_e [ i ] - w [ i ] * y_o [ i ]
return y
算法的正确性这里就不作证明了，简单说一下这段代码做了哪些事情。
首先，设置递归的退出条件：当输入的数组长度为 $1$ 时，直接返回原数组。
否则，我们将原数组按索引分成两组，奇数一组、偶数一组，然后分别递归执行一次 FFT，得到结果 $Y_o$ 和 $Y_e$。
最后，我们按蝶形架构归并结果 $Y$ 并返回。
$$
\begin{align*}
&Y[i] &= Y_e[i] + \omega_N^i Y_o[i] \\
&Y[i+\frac{n}{2}] &= Y_e[i] - \omega_N^i Y_o[i]
\end{align*}
$$
其中 $N$ 表示数组 $Y$ 的长度（要求 $N$ 是 $2$ 的幂），$\omega_N = \exp(\frac{2\pi j}{n})$ 表示 $1$ 的 $N$ 次单位根。
如此我们就实现了一个基础的 FFT 算法。
当然，返回的 $Y$ 只有幅度数据，我们需要一个辅助函数返回 $Y$ 每个点所对应的频率，也就是其在频域的横坐标。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
# fft.py
def fft_freq ( n : int , sr : float ) -> np . ndarray :
'''
Return the Discrete Fourier Transform sample frequencies.
Args:
`n`: window length
`sr`: sample rate
Returns:
Array of length `n` containing the sample frequencies.
'''
result = np . concatenate ([
np . arange ( 0 , ( n + 1 ) // 2 , dtype = int ),
np . arange ( - ( n // 2 ), 0 , dtype = int ),
])
return result * sr / n
这里我们就按通常的实现写了，实际上由于我们的输入信号是实数序列，因此并不需要负频率的部分。
5 运行代码 5.1 安装 配置环境前，首先需要安装以下依赖：
然后创建并激活 conda 虚拟环境，同时安装所有依赖包：
1
2
conda env update --name dsp --file environment.yml
conda activate dsp
5.2 使用 将音频文件（WAV 格式）放置于 ./data 目录下，执行以下命令启动程序：
生成的幅度谱将保存在 ./assets/fft 目录下。
5.3 测试 本实验中，我们使用了预录制的音频文件 ./data/signal.wav（未上传至 git 仓库），其内容是单词 signal 的一段朗读语音，按 48000 Hz 采样。
运行程序后，程序将在 ./assets/fft 目录下生成 2 个文件：
time_domain.png：原音频的一个切片（1024 个采样）的幅度图freq_domain.png：信号经 FFT 后在频域的幅度谱参考资料 Cooley–Tukey FFT algorithm - Wikipedia
