计组 - Lab 2: 流水线 MIPS CPU

32 位流水线 MIPS 指令集 CPU，使用 SystemVerilog 编写。

Introduction to Computer Systems II (H) @ Fudan University, spring 2020.

1 MIPS 指令集

同单周期，详见 计组 - Lab 1: 单周期 MIPS CPU。

2 部件构成及分析

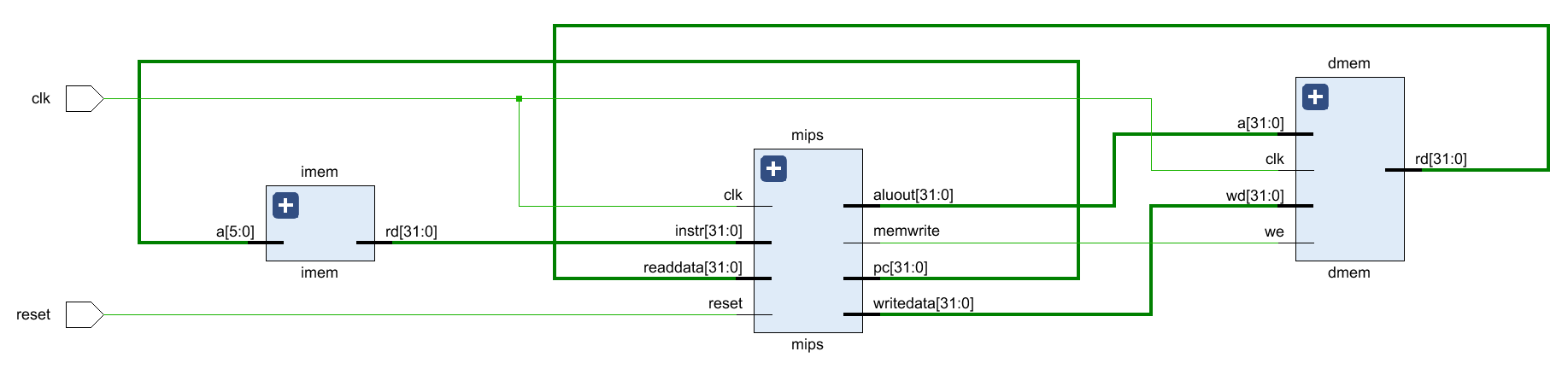

2.0 总览

图示为流水线 MIPS CPU 的整体构造，与单周期 MIPS CPU 完全一致，区别在于 CPU 核心 mips 的实现。以下我们仅介绍与单周期 CPU 不同的部分，其余请参见单周期 CPU 的实验报告。

2.1 mips

本流水线 CPU 的实现中，将 datapath 按照流水线的 5 个阶段划分为了 5 个模块（Fetch, Decode, Execute, Memory, Writeback），并增加了一个用于处理冲突的冲突单元（Hazard Unit）。其中各模块的作用如下：

方便起见，我们将 Fetch 阶段和 Decode 阶段之间的流水线寄存器命名为 decode_reg，并置于 Fetch 模块中，其余流水线寄存器同理。

具体模块的功能分析将在下文阐述。这里 mips 的作用就是将这些模块连接起来，其中相同名称的端口即连通。除此以外特殊的几条连线如下所示：

• mips 读端口 reset, instr, readdata 分别与 rst, instr_f, read_data_m 连通
• mips 写端口 aluout, memwrite 分别与 alu_out_m, mem_write_m 连通

了解了以上连接规则后，展示 mips 的完整总览图就不那么必要了。比起大而繁乱的连线总览图，直接看代码甚至都更为直观。

代码见 这里。

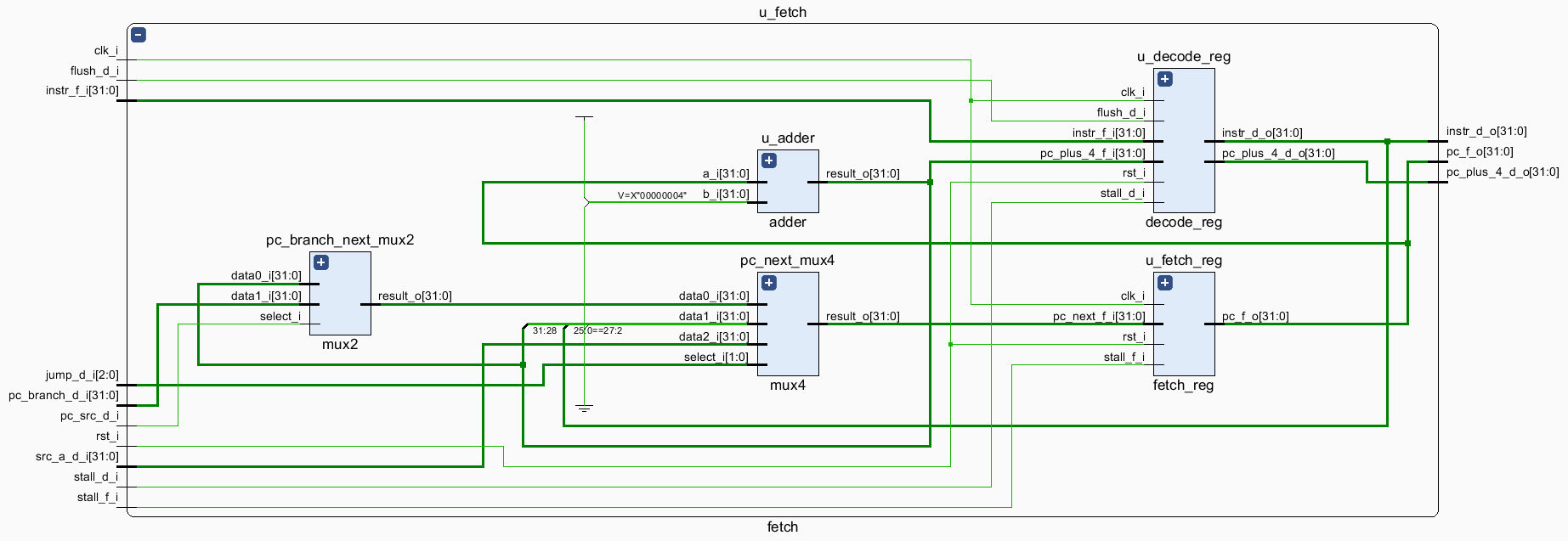

2.2 fetch

Fetch 阶段，通过 pc_f 输出指令地址 pc 到 imem，通过 instr_f 从 imem 读入指令 instr，存储到流水线寄存器 decode_reg 中，在下一个时钟上升沿到达时从 instr_d 输出。

此外，本阶段还需要完成 PC 的更新。pc_next（新的 PC 值）的选择逻辑同单周期的 2.8 节，这里不再赘述。需要注意的是 Fetch 阶段需要用到一些 Decode 阶段的数据，也就是上一条指令计算得到的相对寻址地址 pc_branch_d、用于指令 jr 跳转的地址 src_a_d 和指令解析得到的 pc_src_d, jump_d 信号，用来确定 pc_next 的值。

在需要解决冲突的情况下，通过 stall_f, stall_d, flush_d 信号决定是否保持（stall）或清空（flush）对应流水线寄存器保存的数据，其中 stall_f 为 1 时保持当前 PC 值不更新，stall_d 为 1 时保持当前 decode_reg 的数据不更新，flush_d 为 1 时清空 decode_reg 的数据。具体这些信号在何时为何值，将在 2.7 节详细阐述。

代码见 这里。

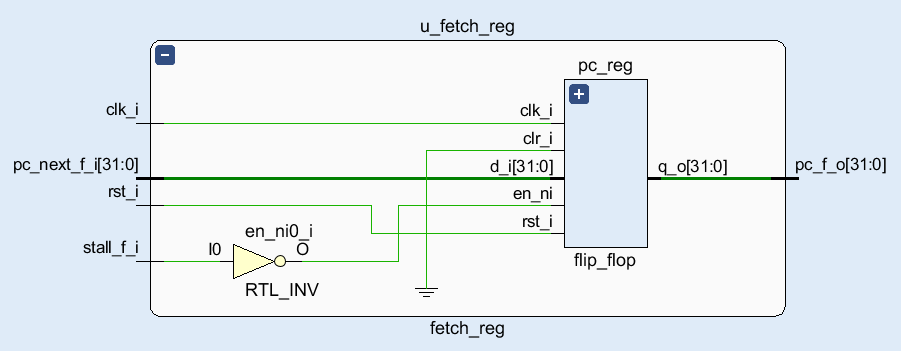

2.2.1 fetch_reg

Fetch 阶段流水线寄存器。结构很简单，就是将 PC 寄存器 pc_reg 封装了一下。但相较于单周期版本的 flip_flop，流水线版本做了一些调整。

代码见 这里。

2.2.1.1 flip_flop

这里只说与单周期版本的区别，其余请参见单周期的 2.10 节。

首先增加了一个清零信号 $\textrm{CLR}$，当 $\textrm{CLR}$ 为 $1$ 时，将保存的数据同步清零（$\textrm{RST}$ 为异步清零），用于 flush 信号。尽管这里 fetch_reg 用不到，但其他流水线寄存器可能会需要，这里是出于部件复用的考虑。其次增加了一个低电平有效的保持信号 $\textrm{EN}$，当 $\textrm{EN}$ 为 $0$ 时，保持数据不变。对于 fetch_reg 来说，其值即 ~stall_f。

代码见 这里。

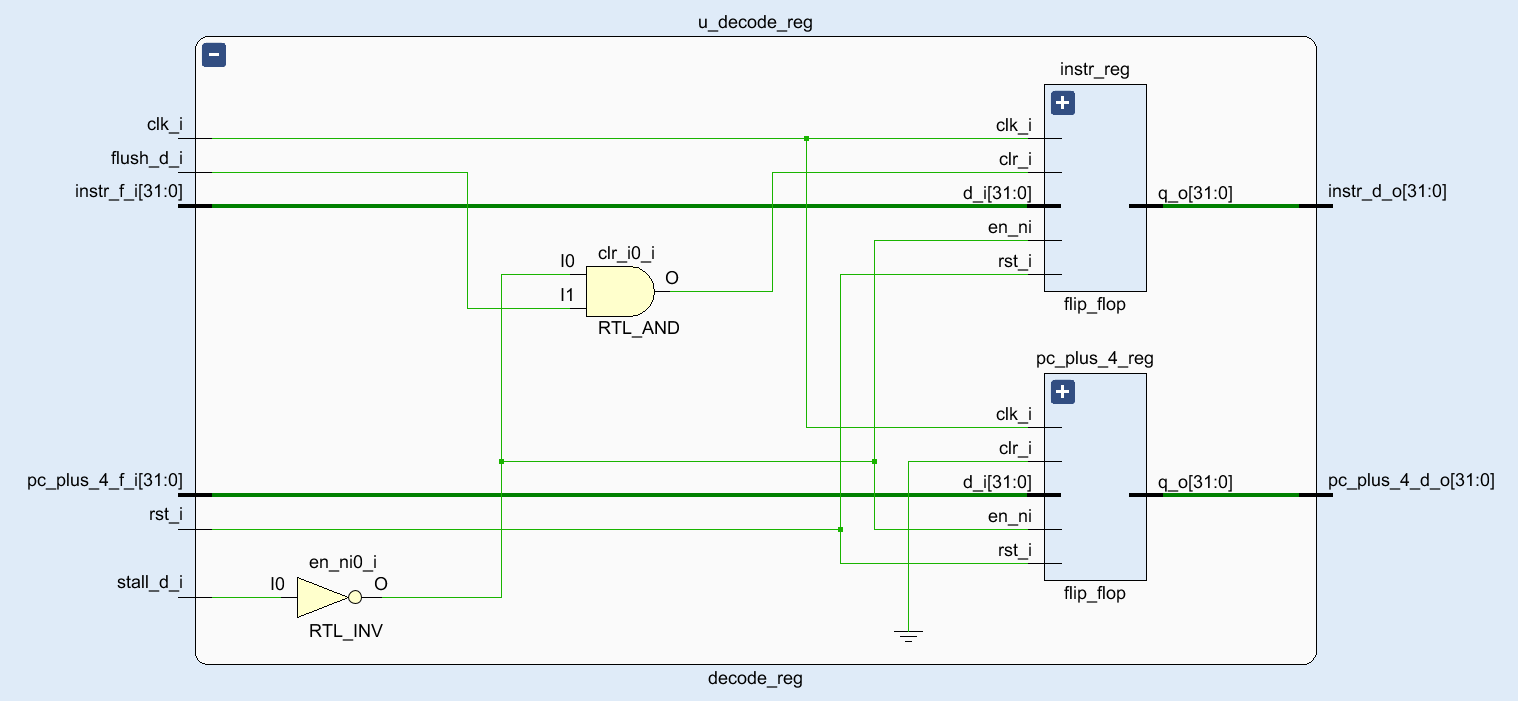

2.2.2 decode_reg

Fetch 阶段和 Decode 阶段之间的流水线寄存器，中转一下 instr 和 pc_plus_4。为什么需要用触发器中转数据？因为流水线上需要同时跑多条指令（这里是 5 条），需要控制每个阶段各自只在执行一条指令。

这里 instr_reg 的 $\textrm{CLR}$ 信号为 ~stall_d & flush_d，是为了使 stall_d 和 flush_d 信号互斥，且强制 stall_d 的优先级更高（当 stall_d 为 1 时，flush_d 无效，不允许清零），否则当两者同时为 1 时会导致错误（因为在触发器的实现中，flush 的优先级更高，这将导致指令丢失）。pc_plus_4_reg 不需要清零，因此 $\textrm{CLR}$ 信号恒为 $0$。

代码见 这里。

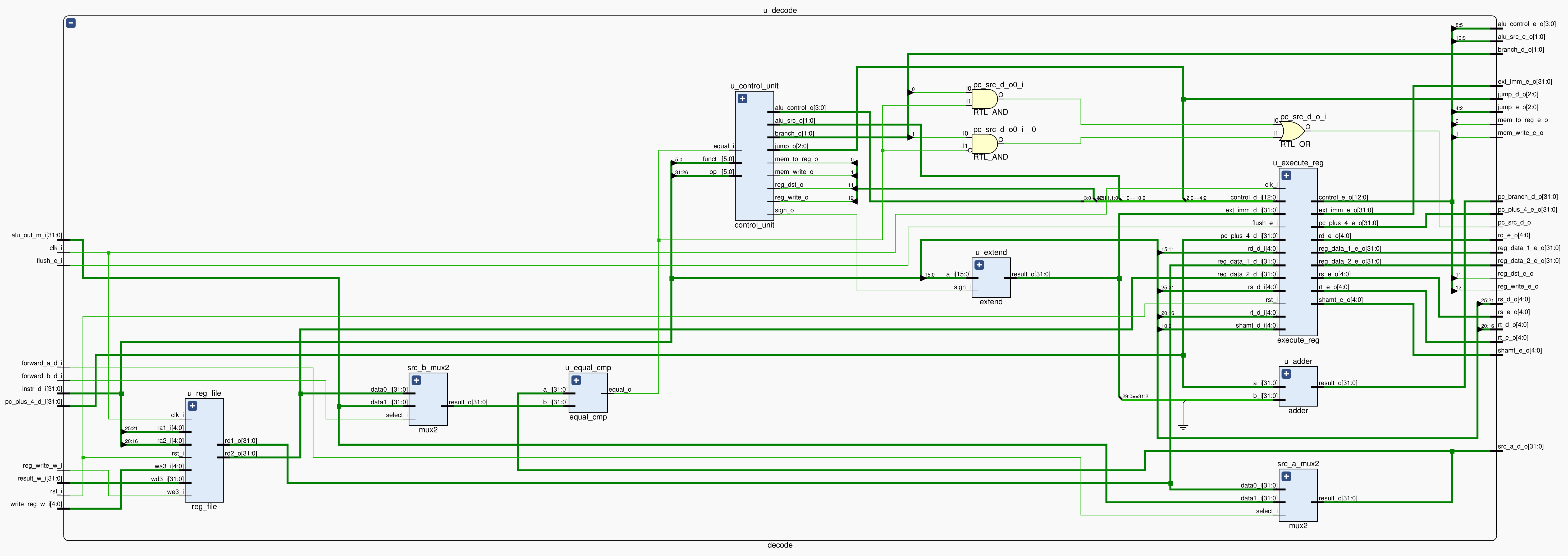

2.3 decode

Decode 阶段，读入指令 instr_d，由控制单元 control_unit 解析，决定各个控制信号。此外，本阶段还需要完成相对寻址地址 pc_branch_d 的计算，然后交给下一条指令的 Fetch 阶段。

作为静态分支预测，本阶段新增了比较器 equal_cmp，用来比较从寄存器中读出的两个数 src_a, src_b 是否相等，其作用是将指令 beq, bne 的比较过程提前到 Decode 阶段，提前得到 pc_src 信号，从而提高效率。这里需要用到 Memory 阶段的数据 alu_out_m 以应对数据冒险，src_a, src_b 取值的选择由 forward_a_d, forward_b_d 信号控制。

在实现中，将寄存器文件 reg_file 放在了 decode 模块里，因此 Writeback 阶段的寄存器写入操作也将在这里完成。所以这里需要用到一些 Writeback 阶段的数据，也就是 reg_write_w 信号、目标寄存器 write_reg_w、写入数据 result_w。

在需要解决冲突的情况下，通过 stall_e, flush_e 信号决定是否保持或清空 execute_reg 保存的数据。

代码见 这里。

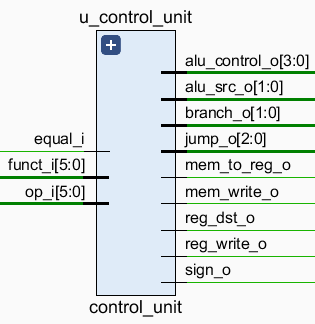

2.3.1 control_unit

流水线版本中，control_unit 新增了一个控制信号 $\textrm{SIGN}$，用于控制对立即数进行符号扩展还是无符号扩展，解决了新增测试样例 I-type 中遇到的一些问题。此外为了调试方便，本实现中将控制信号中的无关项 $\textrm{x}$ 都改成了 $0$，其余同单周期版本。主译码器中，新增信号的真值表如下：

代码见 这里。

2.3.2 equal_cmp

32 位比较器，用于比较两个数是否相等。

使用时读入 $\textrm{A}$ 和 $\textrm{B}$，若 $\textrm{A}$ 和 $\textrm{B}$ 相等则从 $\textrm{EQUAL}$ 输出 $1$。

代码见 这里。

2.3.3 extend

扩展模块的作用是将 16 位的立即数扩展至 32 位。单周期版本中默认使用符号扩展，流水线版本中可以自行选择。

使用时从 $\textrm{A}$ 读入待扩展的数据，从 $\textrm{RESULT}$ 输出扩展后的数据。当 $\textrm{SIGN}$ 为 $1$ 时使用符号扩展，为 $0$ 时使用无符号扩展。

代码见 这里。

2.3.4 reg_file

流水线版本中，寄存器文件调整为在时钟下降沿将数据写入，其余同单周期版本。

代码见 这里。

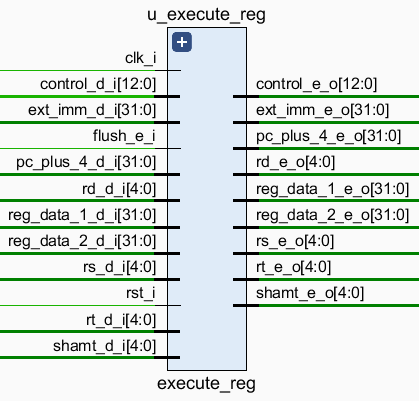

2.3.5 execute_reg

Decode 阶段和 Execute 阶段之间的流水线寄存器，中转一下 control, pc_plus_4, reg_data_1, reg_data_2, rs, rt, rd, shamt, ext_imm，其中：

• control 是控制信号 reg_write, reg_dst, alu_src, alu_control, jump, mem_write, mem_to_reg 的集合¹。
• pc_plus_4 是 PC + 4 的值。由于指令 jal 在之后还要用到这个值，因此继续传到 Execute 阶段。
• reg_data_1, reg_data_2 是 reg_file 读出的两个值。
• rs, rt, rd, shamt 分别是 instr_d 的 [25:21], [20:16], [15:11], [10:6]。
• ext_imm 是 32 位扩展后的 instr_d[15:0]。

结构及原理同 decode_reg，不再赘述。

代码见 这里。

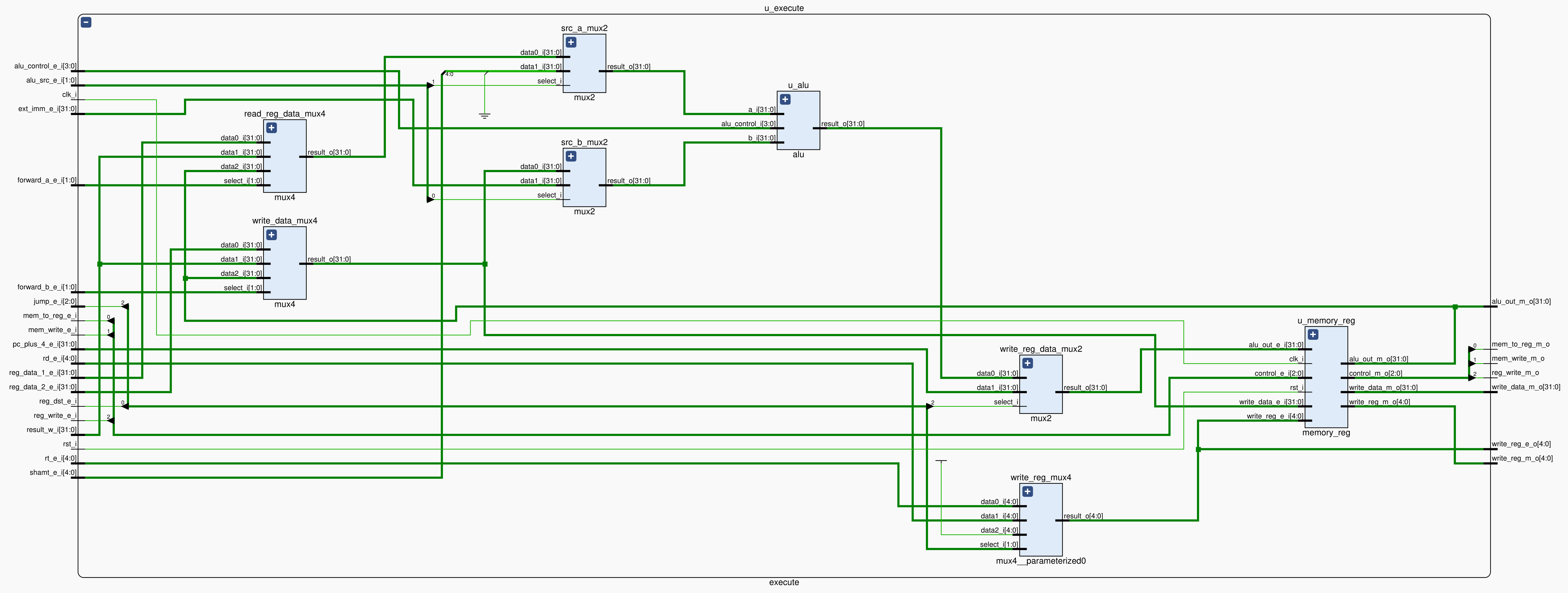

2.4 execute

Execute 阶段，对操作数 src_a, src_b 使用 ALU 执行计算。在单周期版本的基础上，新增了两个 mux4 用于转发逻辑。这里需要用到 Memory 阶段的数据 alu_out_m 和 Writeback 阶段的数据 result_w 以应对数据冒险，read_reg_data, write_data（分别为通常情况下的 src_a, src_b）取值的选择由 forward_a_e, forward_b_e 信号控制。

代码见 这里。

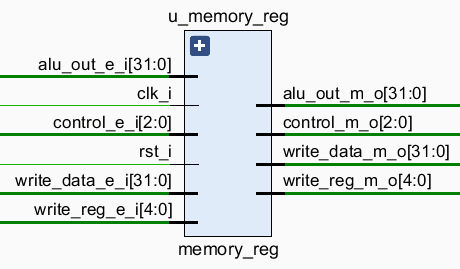

2.4.1 memory_reg

Execute 阶段和 Memory 阶段之间的流水线寄存器，中转一下 control, alu_out, write_data, write_reg，其中：

• control 是控制信号 reg_write, mem_write, mem_to_reg 的集合。
• alu_out 通常是 ALU 的计算结果，可能作为写入 dmem 的目标地址，也可能作为之后需要写入 reg_file 的数据，之后由传给 Memory 阶段的控制信号控制。对于指令 jal，则是之前传下来的 pc_plus_4，因为和 alu_out 要走的路径一致，这里借路继续传到 Memory 阶段。
• write_data 是需要写入 dmem 的数据。
• write_reg 是之后写入 reg_file 的目标寄存器。对于指令 jal，则为 $ra 寄存器。

代码见 这里。

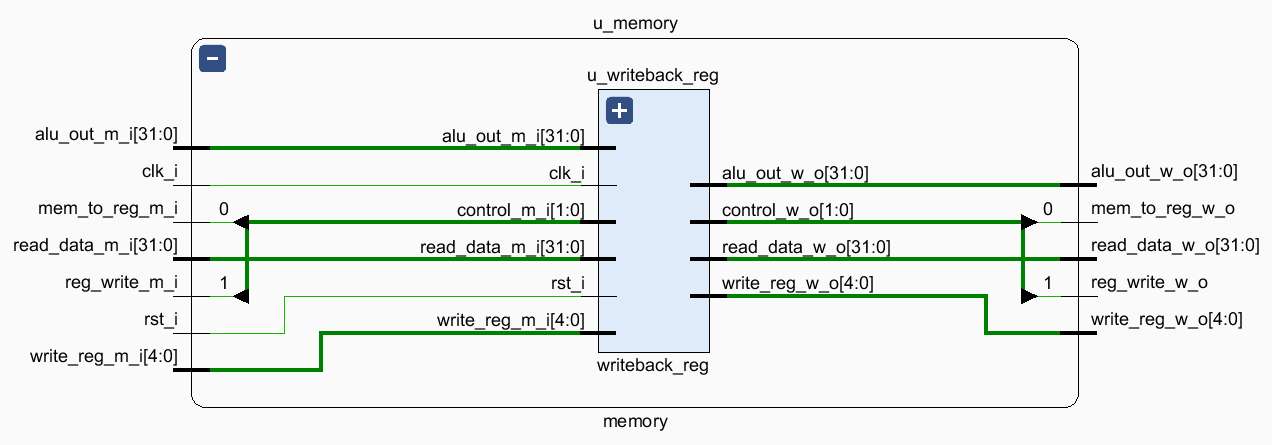

2.5 memory

Memory 阶段，当 mem_write 为 1 时，在 dmem 的目标地址 alu_out 存储需要写入的数据 write_data。不过实际上这件事情并不是在 memory 模块内完成的，因为 dmem 在 mips 外面。因此实现中是在 execute 模块通过 mem_write_m, alu_out_m, write_data_m 将 mem_write, alu_out, write_data 直接输出到 dmem，在下一个时钟上升沿到达时（即 Memory 阶段）写入 dmem。memory 模块内则是通过 read_data_m 从 dmem 读入数据 read_data。

代码见 这里。

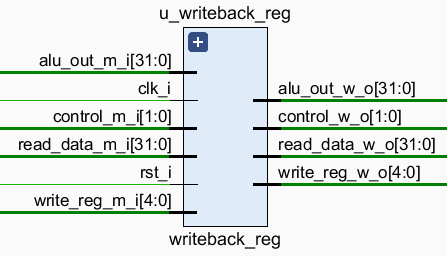

2.5.1 writeback_reg

Memory 阶段和 Writeback 阶段之间的流水线寄存器，中转一下 control, alu_out, read_data, write_reg，其中：

• control 是控制信号 reg_write, mem_to_reg 的集合。
• read_data 是可能需要写入 reg_file 的数据。

代码见 这里。

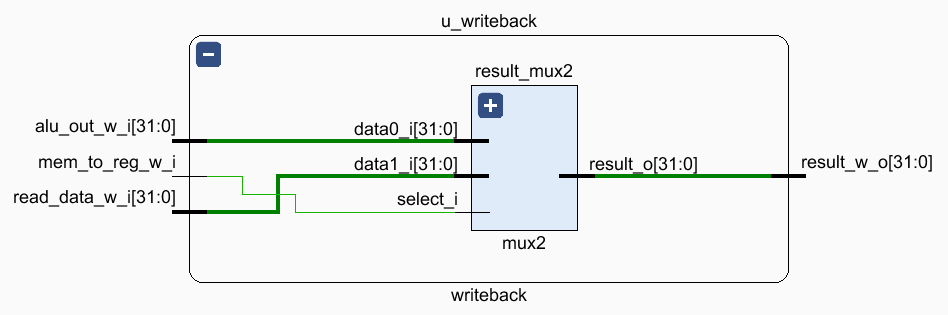

2.6 writeback

Writeback 阶段，由 mem_to_reg 信号控制 result_mux2 选择写入 reg_file 的数据为 alu_out 还是 read_data。写入逻辑放在了 decode 模块，参见 2.3 节。

代码见 这里。

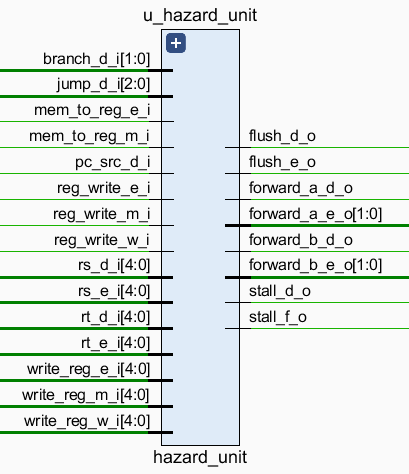

2.7 hazard_unit

冲突单元根据传入的各阶段寄存器和控制信号，检查是否存在数据冲突或控制冲突，并输出相应的控制信号（forward, stall, flush）以处理冲突。

代码见 这里。

2.7.1 数据冲突

当一条指令依赖于另一条指令的结果，而此结果还未写入寄存器文件时，将发生写后读（Read After Write, RAW）数据冲突。解决 RAW 冲突的方法如下：

• 如果此时这个结果已经在某个阶段被计算出来，那么使用重定向（forward）将数据转发过来；
• 否则，阻塞（stall）流水线直到结果可用。

需注意，$0 寄存器硬连接为 $0$，因此源寄存器为 $0 时不需要进行转发或阻塞。以下将阐述这两种方法的具体实现。

2.7.1.1 使用重定向解决冲突

当 Execute 阶段的源寄存器 $rs 或 $rt 与 Memory 阶段或 Writeback 阶段（即前两条指令）的写入目标寄存器 write_reg 相同，且其 reg_write 信号为 1 时（即需要写入目标寄存器），重定向对应的 src_a 或 src_b。

以 $rs 的情况为例（$rt 同理），重定向逻辑如下：

1
2
3
4
5
6
7

if (rs_e_i && rs_e_i == write_reg_m_i && reg_write_m_i) begin
  forward_a_e_o = 2'b10;
end else if (rs_e_i && rs_e_i == write_reg_w_i && reg_write_w_i) begin
  forward_a_e_o = 2'b01;
end else begin
  forward_a_e_o = 2'b00;
end

其中当 forward_a_e 为 10 时，Memory 阶段转发的数据是 alu_out_m；当 forward_a_e 为 01 时，Writeback 阶段转发的数据是 result_w。

需注意这里 Memory 阶段的优先级高于 Writeback 阶段，因为 Memory 阶段的指令后执行，阶段中的数据更新。

2.7.1.2 使用阻塞解决冲突

对于指令 lw，因为它有两个周期的延迟，意味着其他指令至少要到两个周期后才能使用它的结果。如果指令 lw 后紧接着一个使用其结果的指令，则使用重定向无法解决这种冲突，此时需要阻塞流水线。现实中，编译器可能会针对这种情况做一定的优化，通过调整指令顺序，在发生数据冲突的两条指令间插入一条无关指令，从而避免这种冲突。

当 Execute 阶段正在执行的指令是 lw（此时 mem_to_reg 信号为 1），且 Decode 阶段的任一源操作数 $rs 或 $rt 与 Execute 阶段的目的寄存器 $rt 相同时，阻塞 Decode 阶段直到源操作数准备好。

阻塞逻辑如下：

1
2
3
4
5

assign lw_stall = (rs_d_i == rt_e_i || rt_d_i == rt_e_i) && mem_to_reg_e_i;

assign flush_e_o = lw_stall;
assign stall_d_o = flush_e_o;
assign stall_f_o = stall_d_o;

这里阻塞 Decode 阶段的同时也要阻塞 Fetch 阶段，并且刷新（flush）Execute 阶段，产生气泡（bubble）。

2.7.2 控制冲突

当取下一条指令的时候还不能确定指令地址时，将发生控制冲突，此时 CPU 不知道应该取哪条指令。解决控制冲突的方法如下：

• 尝试预测下一条指令地址，先按预测的分支走；
• 如果预测错误，则刷新（flush）流水线。

目前的实现中使用的是静态分支预测，之后我们将实现动态分支预测以获得更好的性能。

不幸的是，引入静态分支预测将导致新的 RAW 冲突，因此需要再次用到 2.7.1 节里解决数据冲突的两种方法。

2.7.2.1 使用重定向解决冲突

如果指令的结果在 Writeback 阶段，则它将在前半周期写入寄存器，在后半周期进行读操作，此时不会产生冲突。如果指令的结果在 Memory 阶段，则可以将它重定向回 Decode 阶段的 equal_cmp。

类似 2.7.1.1 节，以 $rs 的情况为例，重定向逻辑如下：

1

assign forward_a_d_o = rs_d_i && rs_d_i == write_reg_m_i && reg_write_m_i;

2.7.2.2 使用阻塞解决冲突

如果指令的结果在 Execute 阶段，或者指令 lw 的结果在 Memory 阶段，则需要阻塞流水线。

类似 2.7.1.2 节，阻塞逻辑如下：

1
2
3
4
5
6
7

assign branch_stall = (branch_d_i || jump_d_i[1])
    && (reg_write_e_i && (rs_d_i == write_reg_e_i || rt_d_i == write_reg_e_i)
    || mem_to_reg_m_i && (rs_d_i == write_reg_m_i || rt_d_i == write_reg_m_i));

assign stall_d_o = lw_stall || branch_stall;
assign flush_e_o = stall_d_o;
assign stall_f_o = stall_d_o;

其中，jump_d[1] 信号为 1 时表示当前指令为 jr。

2.7.2.3 清除无效数据

当发生跳转时，需要清除跳转指令之后多读的一条无效指令，即刷新 Decode 阶段，产生气泡。

刷新逻辑如下：

1

assign flush_d_o = pc_src_d_i || jump_d_i;

3 样例测试

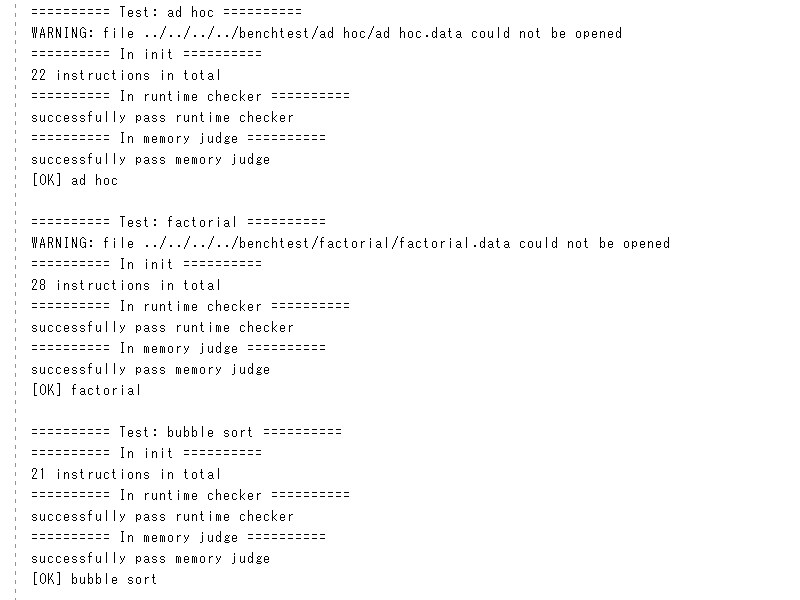

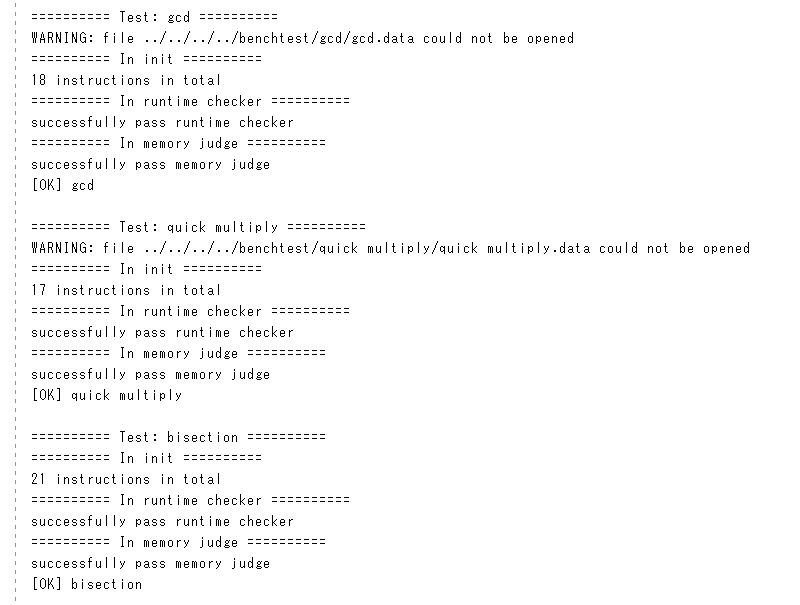

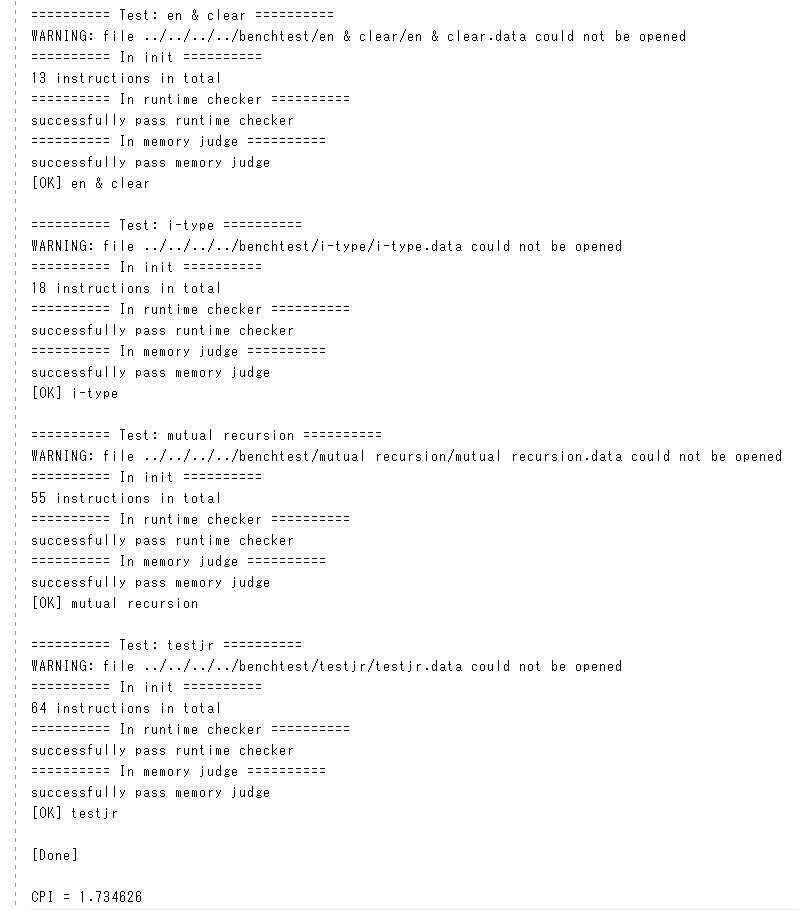

3.1 测试结果

3.2 测试环境

• Windows 10 Version 2004 (OS Build 19041.207)
• Vivado v2019.1

3.3 结果分析

可以看到本实现的 CPI 偏高，经观察发现主要是 bubble sort 的样例 CPI 比较高（达到了 $1.8$），其余样例的 CPI 普遍在 $1.2$ 左右。分析原因可能是因为 bubble sort 的循环较多，而静态分支预测对循环不太友好，跳转指令的 CPI 通常为 $2$。如果引入动态分支预测，则跳转指令的 CPI 将更接近 $1$，从而改善整体的 CPI。

由于时间有限，目前暂未实现动态分支预测，因此这里仅进行理论上的分析。

参考资料

1. David Money Harris, Sarah L. Harris: Digital Design and Computer Architecture Second Edition
